Вензхоу Схангминг Елецтриц Цо., Лтд. је водећи произвођач и добављач врхунске електричне опреме.

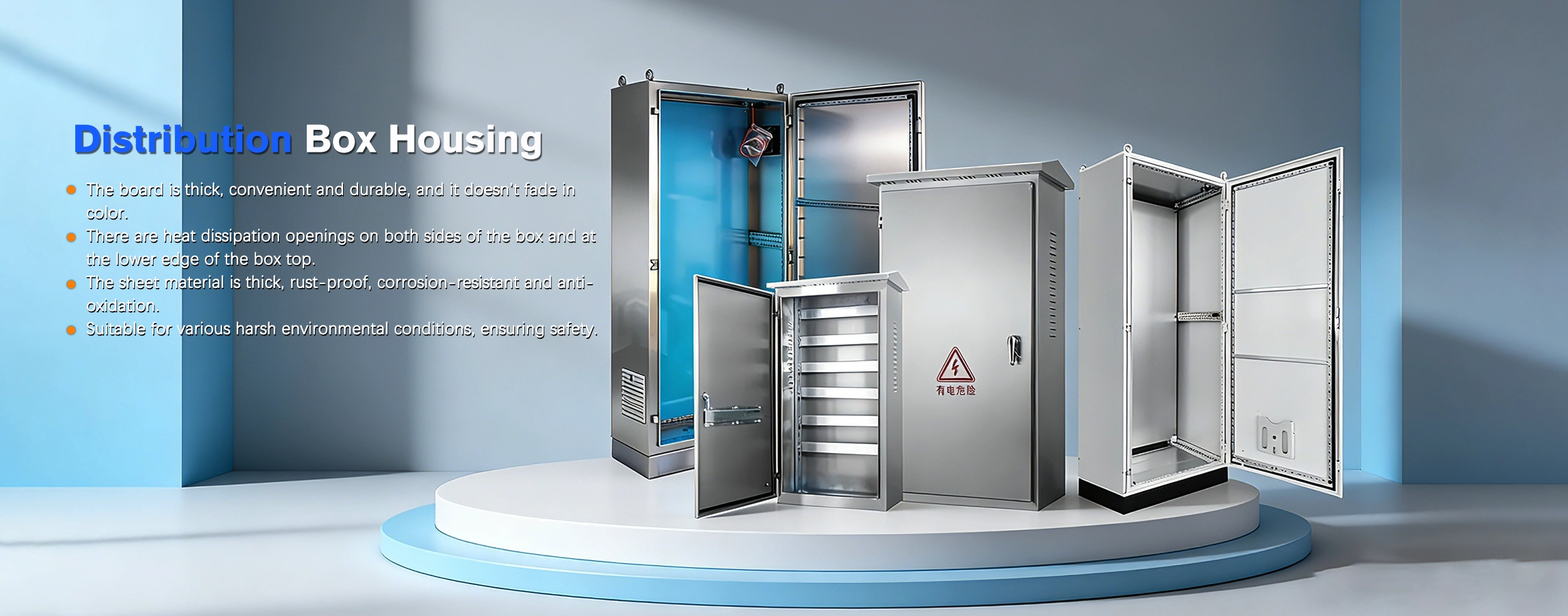

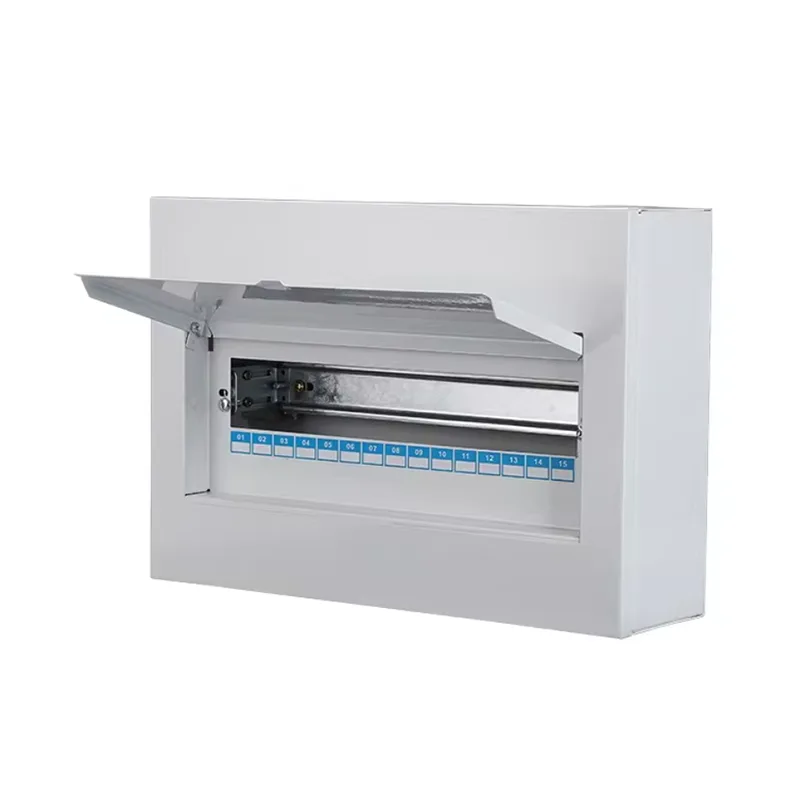

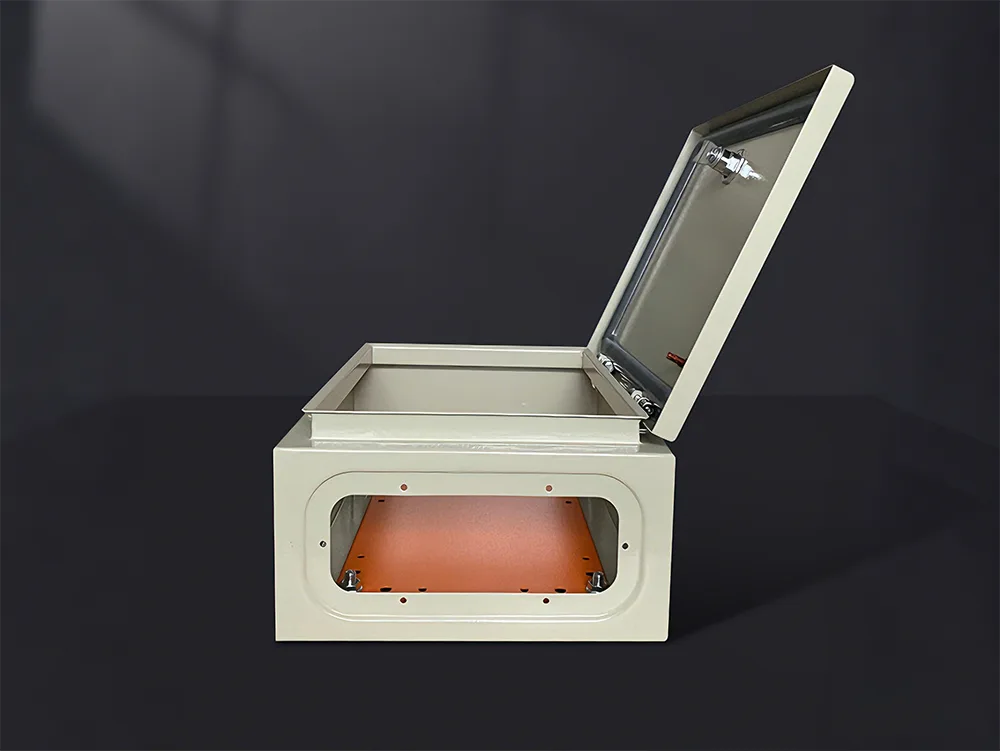

Схангмингје поуздан произвођач и добављач кућишта разводних кутија. Са нашим великим искуством, нудимо производе у различитим материјалима и спецификацијама, а такође можемо да обезбедимо прилагођена решења прилагођена вашим специфичним потребама.

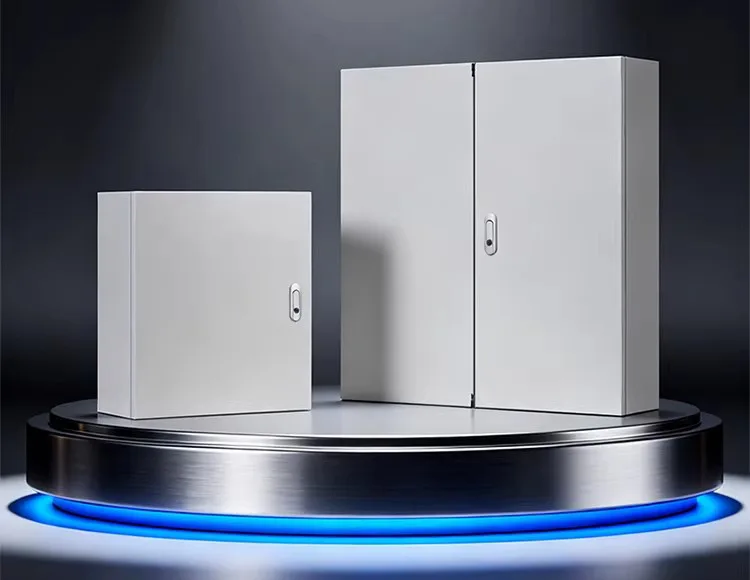

Кључне карактеристике

1. Физичка заштита: Пружа заштиту од прашине, воде и уласка страних предмета, док спречава случајни контакт између особља и компоненти под напоном.

2. Безбедносна изолација: Изолује опрему високог напона и јаке струје из радног окружења, чиме се смањује ризик од електричног удара и пожара.

3. Платформа за монтажу компоненти: Кућиште разводне кутије има ДИН шине, монтажне конзоле и претходно избушене рупе како би се олакшала стандардизована инсталација компоненти као што су прекидачи и бројила електричне енергије.

4. Електромагнетна заштита: Минимизира утицај спољашњих електромагнетних сметњи на унутрашња контролна кола.

5. Прилагодљивост животне средине: Захваљујући употреби различитих материјала и степена заштите, кућиште је погодно за широк спектар окружења, укључујући унутрашња, спољашња и индустријска окружења.

Структурне компоненте

Врата кабинета: Доступан у провидним и чврстим опцијама врата; прилагођене конфигурације су доступне од Схангминга.

Монтажна плоча: Метална плоча која се користи за унутрашње причвршћивање компоненти; може се уклонити ради лакшег склапања ван ормана.

Нокаути: Унапред избушени улази за каблове дизајнирани за смештај каблова различитих пречника.

Заптивна заптивка: Високо еластична заптивка која облаже периметар панела врата, која служи као критични елемент за обезбеђивање специфициране ИП заштите.

Болт за уземљење: Неопходан за осигуравање да је метално кућиште поуздано уземљено, чиме се спречава да кућиште постане електрично под напоном.

Сценарији апликација

И. Изградња нисконапонских система за дистрибуцију електричне енергије

Наше разводне кутије служе као разводне кутије за пословне зграде, стамбене спратове и дистрибуцију електричне енергије у јавним просторима.

Они делују као платформе за монтажу компоненти као што су прекидачи и уређаји за диференцијалну струју, олакшавајући стандардизовано ожичење и безбедносну заштиту, док истовремено побољшавају општу уредност и безбедност система за дистрибуцију електричне енергије.

ИИ. Контрола индустријске опреме и аутоматизације

Функционишу као контролне кутије за машине, контролне ормане за аутоматизоване производне линије и кућишта за ПЛЦ системе управљања.

Унутра, они садрже компоненте као што су контактори, релеји и контролни модули, штитећи ову електричну опрему од контаминације прашине и уља, а истовремено олакшавају интеграцију и одржавање опреме.

ИИИ. Спољна дистрибуција електричне енергије и инжењерски пројекти

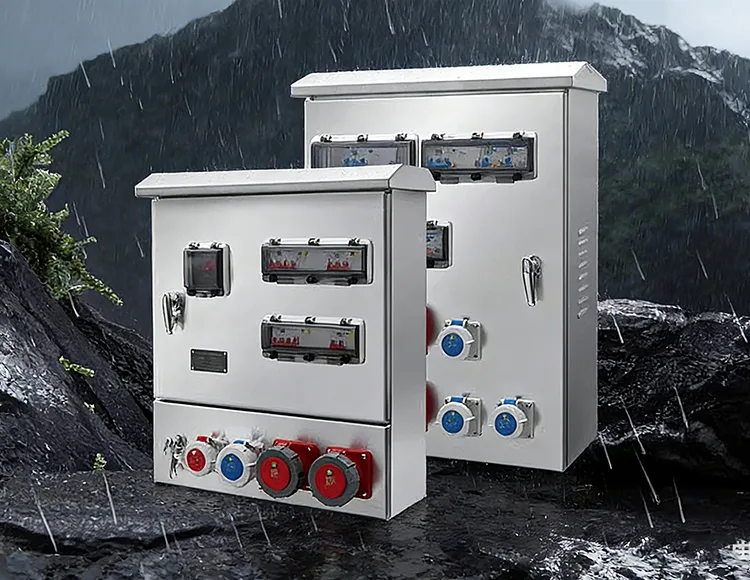

Служе као привремене спољне кутије за напајање, јединице за дистрибуцију електричне енергије за градилишта и контролне кутије за осветљење путева.

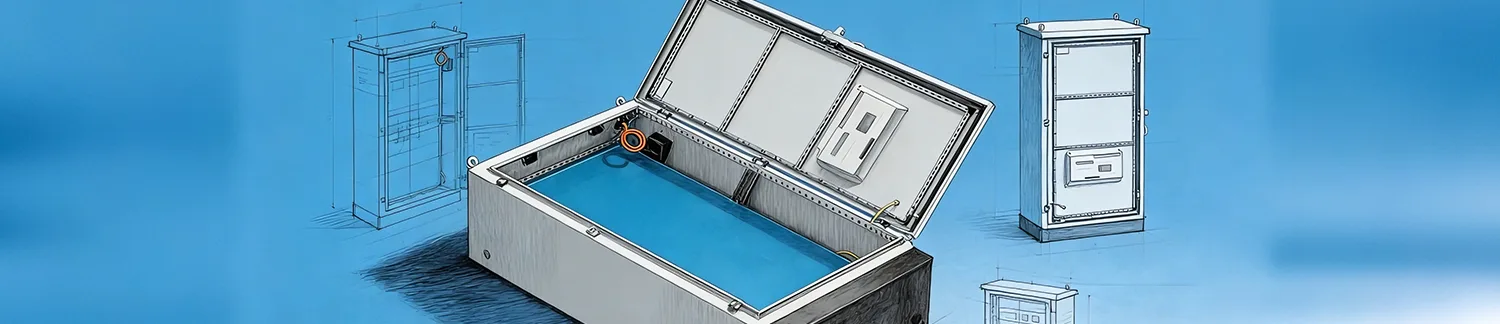

Ако вам је потребан прилагођени производ за ове примене, препоручујемо да изаберете висок степен заштите (нпр. ИП54 / ИП65) како бисте осигурали отпорност на воду, прашину и кишу.

ИВ. Фотонапонски и нови енергетски системи

Схангминг нуди кућишта заПВ комбиноване кутије, фотонапонски ормари повезани на мрежу и контролне кутије за системе за складиштење енергије.

Као основно кућиште за нову енергетску опрему, ова кућишта пружају заштиту, изолацију и простор за монтажу, подржавајући захтеве за дуготрајан рад на отвореном.

В. Комуникације и инфраструктура

Можете нас контактирати да прилагодимо контролне кутије за комуникациону опрему, разводне кутије за нисконапонске системе, кутије за напајање за системе за надзор и још много тога.

Ово обезбеђује заштиту комуникационе опреме за напајање, спречава спољне сметње и утицај на животну средину и побољшава укупну стабилност система.

Које факторе треба узети у обзир при избору кућишта разводне кутије?

1. Димензије и спецификације

Када правите избор, не препоручујемо да изаберете кућиште које само тачно одговара компонентама. Површина коју заузимају унутрашње компоненте не би требало да прелази 80% површине основне плоче. Преосталих 20% простора је резервисано за ожичење, одвођење топлоте и потенцијално будуће проширење; стога, увек треба да дозволите мало простора у свом избору.

Што се тиче дубине, морате узети у обзир комбиновану дубину прекидача (укључујући њихове ручице за управљање), жичаних канала и самих врата кућишта. Ово је посебно критично за високострујне прекидаче у ливеном кућишту, који имају значајне захтеве за дубином; ако не узмете у обзир ово може спречити да се врата правилно затворе.

2. Оцена заштите (ИП код)

Изаберите одговарајућу оцену заштите на основу озбиљности окружења за инсталацију:

Унутрашње канцеларије/ходници: ИП30 – ИП40 је довољан.

Индустријске радионице: ИП54 се препоручује за заштиту од прашине и прскања воде.

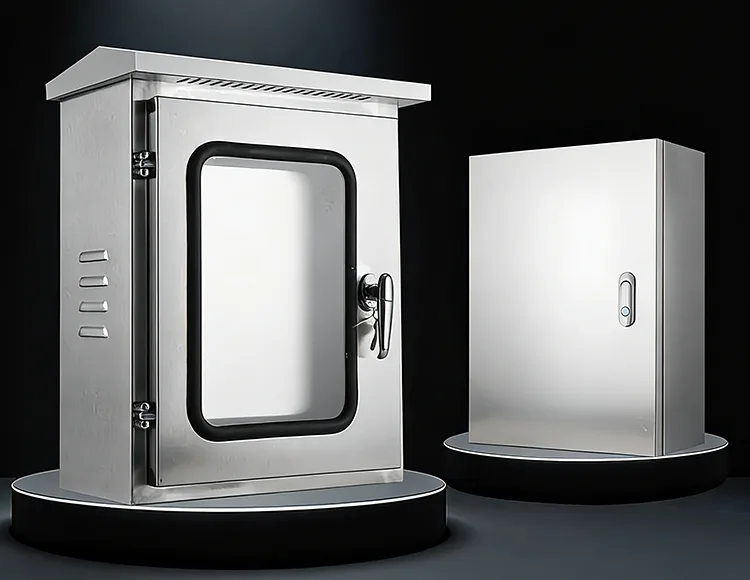

Спољашњи/фотонапонски системи: ИП65 или виши је обавезан, а шавови врата морају имати континуирану, интегрисану заптивку.

3. Материјал и отпорност на корозију

Хладно ваљани челик: Најсвестранија опција, погодна за већину сувих, затворених окружења.

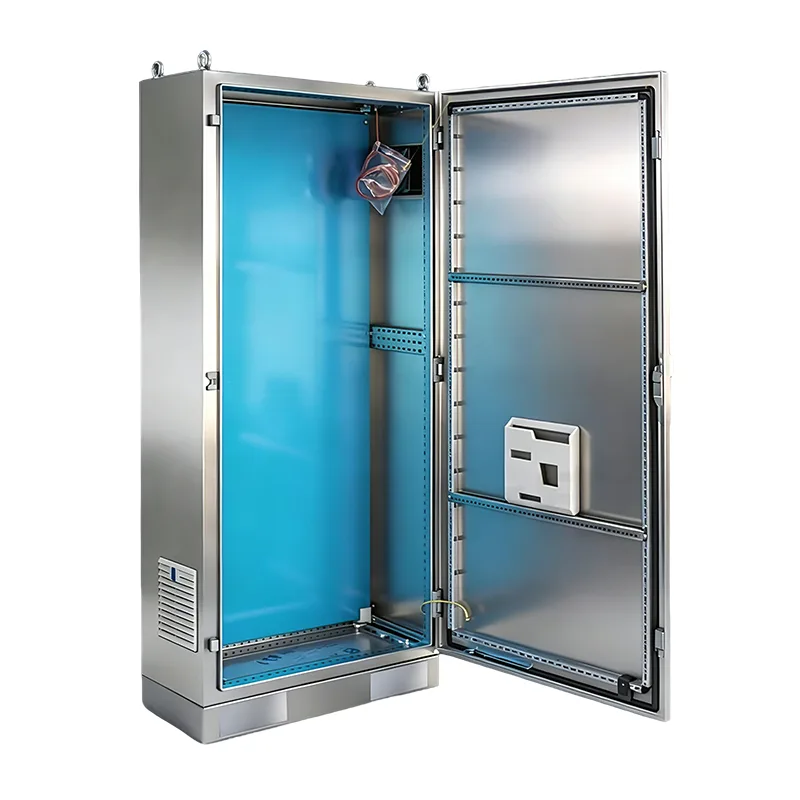

Нерђајући челик (304/316): Погодно за фармацеутске, прехрамбене и приобалне средине са високом изложеношћу сланом спреју. Нерђајући челик 316 нуди супериорну отпорност на корозију у поређењу са 304.

4. Управљање топлотом

Управљање топлотом је често занемарен аспект разводних кутија велике снаге. Препоручујемо да свој избор направите на основу следећих сценарија:

Пасивно хлађење: Ако је топлота која се ствара унутар кућишта минимална, погодно је потпуно затворено кућиште.

Активно хлађење: Ако се у кућишту налазе компоненте као што су фреквентни претварачи (ВФД), меки стартери или контактори велике струје, морате одабрати кућиште опремљено вентилационим отворима. У неким случајевима, можда ћете чак морати да изаберете модел са унапред избушеним монтажним рупама за аксијални вентилатор за хлађење.

Заштита од сунчеве светлости: За спољна кућишта, препоручујемо конструкцију са двоструким кровом како би се спречила директна сунчева светлост да изазове скокове унутрашње температуре.

5. Једноставност инсталације и рада

Смер отварања врата: Одредите да ли су врата која се отварају лево или десно погоднија с обзиром на расположиви простор на месту уградње. Нека од Схангминг-ових врхунских кућишта имају врата која су реверзибилна (могу се конфигурисати да се отварају са леве или десне стране).

Улаз/излаз кабла: Потврдите да ли ће каблови улазити и излазити са врха или дна кућишта. Препоручујемо да изаберете кућиште опремљено плочом прирубнице која се може уклонити; бушење рупа за улаз каблова у прирубничну плочу нуди већу флексибилност и обезбеђује супериорно заптивање у поређењу са бушењем директно у тело кућишта.

Тип браве: Стандардна индустријска троугласта брава, брава у равни са кључем или протупожарна брава.

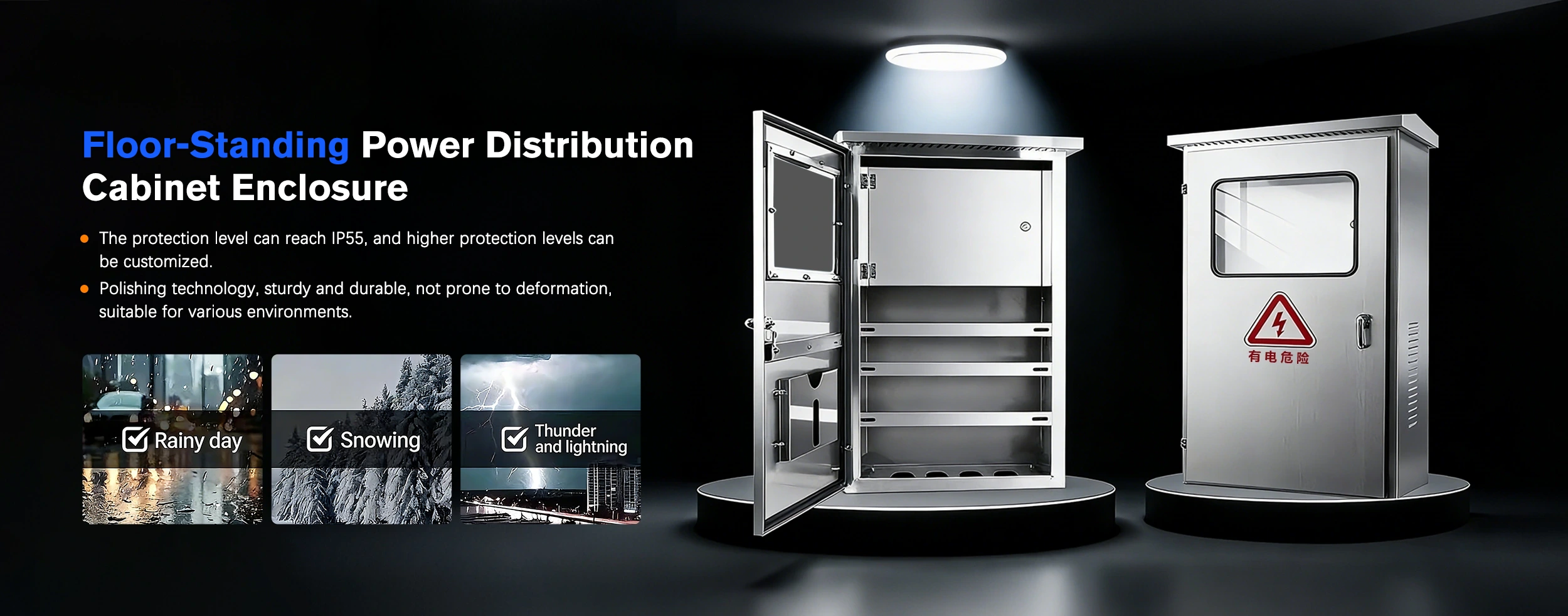

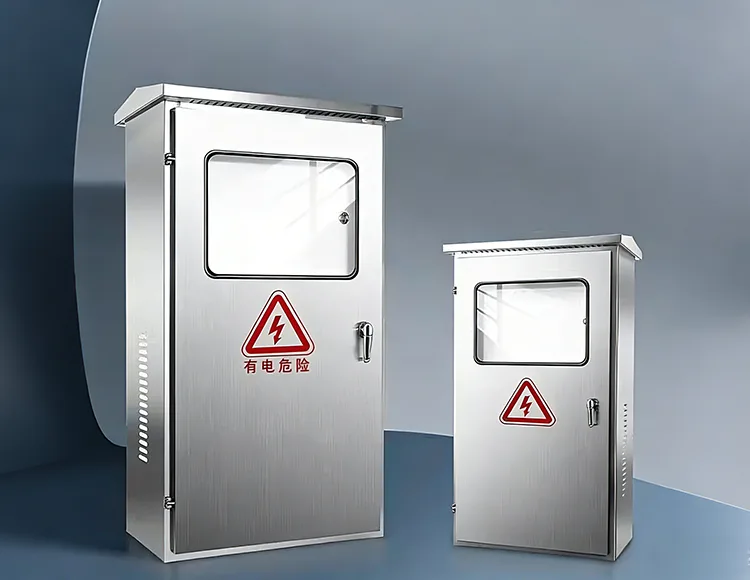

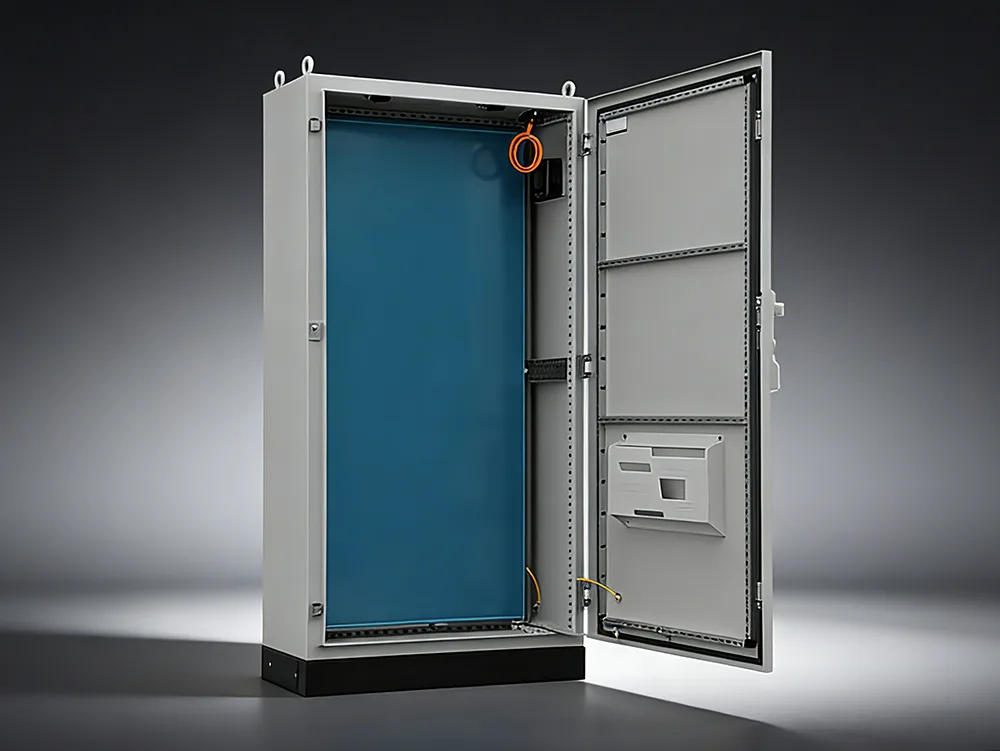

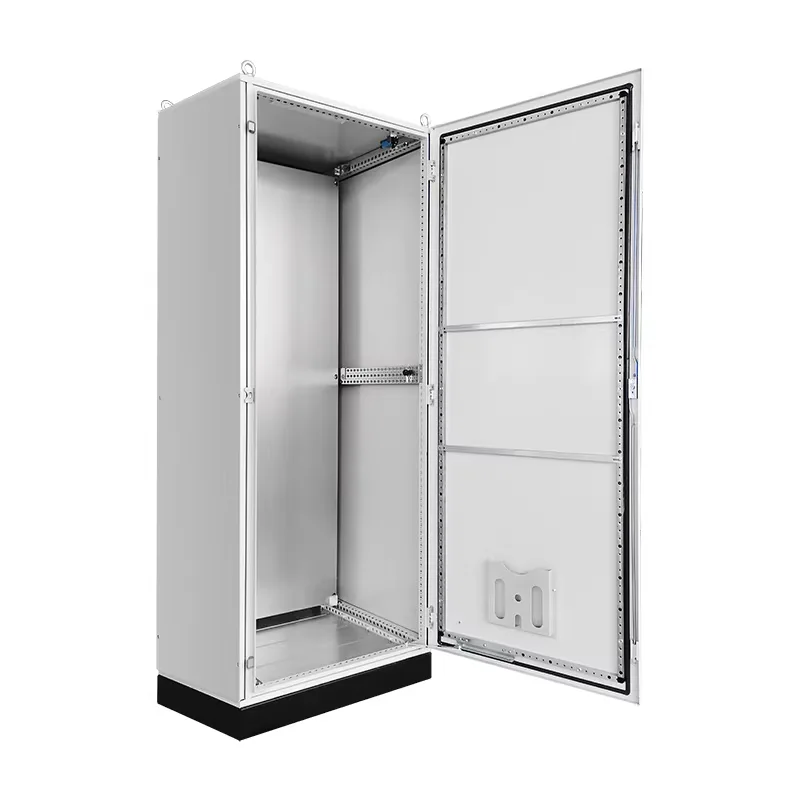

Поред разних врстакућишта разводних кутија, Схангминг такође нуди подна кућишта за разводне ормаре — кључну компоненту наше висококвалитетне линије производа. Изаберите нас као свог дугорочног добављача да бисте имали користи од прилагођених решења на једном месту и цена директно из фабрике.

Кључне карактеристике

Висока носивост: За наше подно кућиште за разводне ормаре обично користимо хладно ваљане челичне плоче дебљине 2,0 мм или веће, које су или заварене или састављене да формирају структуру. Ова робусна конструкција омогућава кућишту да безбедно носи тешке прекидаче типа оквира, бакарне сабирнице великог попречног пресека и трансформаторске каблове.

Модуларни дизајн: Унутрашњост има модуларни систем шаблона рупа, који омогућава флексибилно подешавање попречних греда и монтажних плоча према специфичним захтевима. Овај дизајн омогућава згодне надоградње и проширења кад год је то потребно.

Вентилација и одвођење топлоте: С обзиром на високе нивое струје који су типично присутни у кућишту, кућиште је опремљено отворима за испуштање ваздуха на врху и отворима за усис ваздуха на дну како би се обезбедио ефикасан проток ваздуха. Поред тога, купци могу затражити прилагођену конфигурацију за интеграцију система за хлађење принудним ваздухом у производ.

Заједничке класификације кабинета

На основу своје структурне форме, подни ормарићи се првенствено деле у две главне категорије:

1. Фиксни тип

Карактеристике: Унутрашње компоненте су чврсто монтиране преко потпорних конзола; једном ожичени, не могу се померати.

Примене: Има једноставну структуру и ниску цену; обично се користи у окружењима где захтеви за непрекидно напајање нису изузетно строги.

Репрезентативни модел: ГГД-тип АЦ нисконапонски разводни ормар.

2. Извлачни тип / тип који се може уклонити

Карактеристике: Свако појединачно коло је смештено у засебну, независну јединицу фиоке.

Примене: Изузетно погодан за одржавање. Ако одређено коло поквари, одговарајућа фиока се једноставно може извући и заменити новом, без потребе да се прекине главно напајање.

Репрезентативни модели: ГЦК, ГЦС и МНС-тип Напредни разводни ормарићи.

Подне и зидне разводне кутије: у чему је разлика?

Препоруке за избор и конфигурацију производа

На основу ваших специфичних захтева пројекта, током фазе пре продаје,Схангмингпрепоручиће најприкладнију конфигурацију за вас. Уопштено говорећи, сценарији апликација које најчешће подржавамо су наведени у наставку, праћени одговарајућим препорукама за конфигурацију.

1. Индустријска главна дистрибуција електричне енергије

Препоручена конфигурација:

Димензије ормара: 1800–2200 мм (В) × 600–1000 мм (Ш) × 600–1000 мм (Д)

Материјал: хладно ваљани челични лим (≥1,5 мм)

Степен заштите: ИП30 / ИП40

Структура: једноструки или спојени ормари (модуларни/раздвојни)

Унутрашњост: Дизајниран за уградњу АЦБ / МЦЦБ + система сабирница

2. Системи високе струје / главне долазне линије

Препоручена конфигурација:

Ширина: ≥800 мм

Дубина: ≥800 мм

Структура: Дизајн са двоструким или више врата

Унутрашњи простор: Подржава бакарне сабирнице високе струје; укључује резервисан простор за горњи или доњи улаз кабла.

3. Контролни ормарићи за аутоматизацију / ПЛЦ управљачки ормари

Препоручена конфигурација:

Димензије: 1600–2000 мм (В)

Материјал: челични лим обложен прахом / нерђајући челик

Степен заштите: ИП40 / ИП54

Унутрашњост: Монтажна плоча + ДИН шине

4. Примене на отвореном

Препоручена конфигурација:

Степен заштите: ИП54 / ИП65

Материјал: Нерђајући челик (304/316) или челик премазан прахом за спољашњу употребу

Карактеристике: надстрешница отпорна на кишу + заптивне траке + дизајн против кондензације

5. Високо корозивне средине

Препоручена конфигурација:

Материјал: нерђајући челик 304 / 316

Степен заштите: ИП55+

Површинска обрада: Антикорозивни премаз

Како извршити рутинско одржавање подног ормара за развод струје?

1. Чишћење и уклањање прашине

Користите суву неткану крпу и усисивач за уклањање накупљене прашине из унутрашњости ормарића; строго је забрањена употреба мокрих крпа или директних пухања компримованог ваздуха.

Обратите посебну пажњу на чишћење сабирница, изолатора, лучних жлебова прекидача и вентилационих канала.

2. Затезање електричних прикључака

Проверите да ли су све завртњене спојне тачке лабаве; користите момент кључ да их поново затегните на наведене вредности обртног момента.

Ако се открију знаци оксидације или оштећења лука, терминали се морају полирати или заменити.

3. Функционално тестирање компоненте

Прекидачи: Проверите да ли су операције ручног отварања и затварања глатке и да механизам за окидање реагује.

Контактори/релеји: Проверите да ли су контакти истрошени и проверите да ли је отпор намотаја унутар нормалног опсега.

Кондензатори: Проверите да ли има знакова деградације капацитета, испупчења или цурења електролита.

СПД (уређаји за заштиту од пренапона): Проверите да ли је прозор индикатора статуса зелен и да индикатор деградације није активиран.

4. Испитивање перформанси изолације

Користите мегоомметар од 500В или 1000В да измерите и потврдите следеће:

Отпор изолације фаза-фаза: ≥ 1 МΩ;

Отпор изолације фаза-земља: ≥ 1 МΩ;

Ако измерене вредности падну испод ових стандарда, истражите потенцијалне узроке као што су продирање влаге или контаминација.

5. Одржавање механичких конструкција

Прегледајте водилице и механизме за закључавање јединица типа фиоке да бисте били сигурни да се не лепе или везују. Подмажите покретне делове машћу посебно дизајнираном за електричну опрему.

Периодично проверавајте функционалност сигурносних механизама "Фиве-Превентион" (интерлоцкинг).

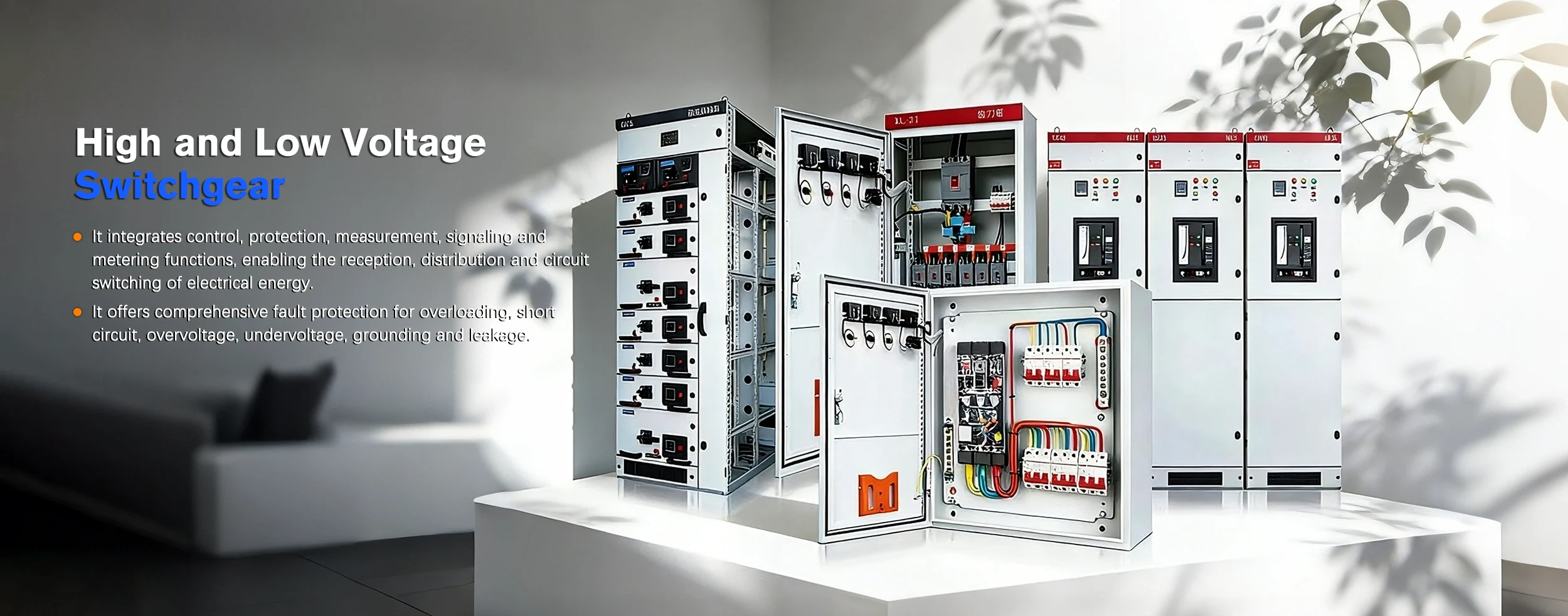

Још увек тражите поузданог произвођача и добављача расклопних уређаја високог и ниског напона? ИзабериСхангминг Елецтрициз Кине. Пружамо професионалне производе и услуге, подржавамо различите нестандардне захтеве за прилагођавање и нудимо прилагођена решења за ваше специфичне потребе пројекта.

Категорије производа

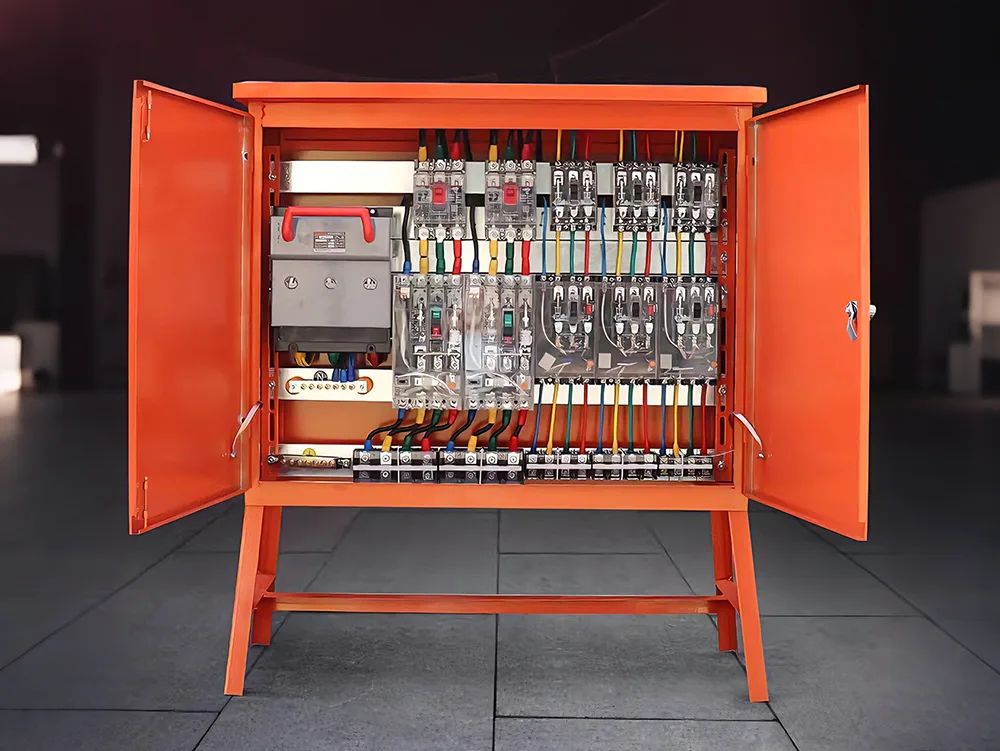

1. Високонапонски разводни уређај

Ова категорија обухвата опрему са називним напоном у распону од 3 кВ до 35 кВ и више. Његова примарна функција је примање и дистрибуција електричне енергије; штавише, у случају квара на далеководу, ради заједно са уређајима за релејну заштиту да брзо прекида струје кратког споја које достижу хиљаде ампера.

Кључне компоненте:

Високонапонски прекидачи (вакуумски или СФ6 тип): Служе као елементи за гашење лука у језгру.

Растављачи (изолациони прекидачи): Обезбеђивање видљивог физичког ваздушног отвора како би се осигурала сигурност током одржавања.

Трансформатори струје/напона: Спуштање високонапонских сигнала у нисконапонске сигнале за потребе инструментације и мерења.

Типични модели: КИН28 (извлачиви тип обложен металом), КСГН (главна јединица са фиксним прстеном).

2. Нисконапонски склопни уређај

Ова категорија обухвата опрему са називним напоном од 1000 В или мање. Његова примарна функција је управљање дистрибуцијом завршне фазе унутар електроенергетског система. Дистрибуира електричну енергију — спуштену трансформаторима — на различите спратове, производне линије или опрему на електрични погон.

Кључне компоненте:

Ваздушни прекидачи (АЦБ): Користе се за главне долазне водове или одлазне водове великог капацитета.

Прекидачи у калупу (МЦЦБ): Користе се за заштиту струјних кола.

Ормари за компензацију кондензатора: Користе се за побољшање фактора снаге система и смањење трошкова електричне енергије.

Типични модели:ГГД (фиксни тип), ГЦК/ГЦС/МНС (извлачење/тип фиоке).

Високонапонска и нисконапонска серија: поређење

Сценарији апликација

Наша расклопна опрема високог и ниског напона налази широку примену и често се може применити истовремено у оквиру једног подешавања како би испунила различите функције. Можете прилагодити комплетно решење прилагођено вашим специфичним захтевима.

Уобичајени кварови и решења за решавање проблема

Схангминг је професионални произвођач који пружа свеобухватне услуге техничке подршке након продаје. Поред тога, уз испоруку наших производа, обезбеђујемо комплетан сет документације за инспекцију као и упутства за рад и одржавање. У наставку смо саставили листу уобичајених проблема за вашу референцу.

1. Уобичајени проблеми са високонапонским разводним уређајима

Симптом 1: Делимично пражњење и шиштање

Узроци: Улазак влаге у компоненте изолације; акумулација површинске прашине која доводи до пузајућег пражњења; или коронско пражњење изазвано неравнинама на местима спајања сабирница.

Решења:

1. Контрола животне средине: Проверите да ли јединице за грејање и одвлаживање унутар ормана исправно функционишу.

2. Чишћење без струје: Обришите изолаторе и чауре користећи анхидровани алкохол.

3. Ултразвучна детекција: Користите детектор делимичног пражњења током рада да бисте прецизно одредили тачну локацију извора пражњења.

Симптом 2: Високонапонски прекидач не може да се затвори или отвори

Узроци: Оштећен мотор за складиштење енергије; прегорело управљачко коло (намотаји за затварање/отварање); или механичко заглављивање везе услед осушеног мазива.

Решења:

Инспекција секундарног кола: Измерите отпор намотаја за затварање и отварање и уверите се да је напон помоћног напајања унутар нормалног опсега.

Механичко подмазивање: Поново нанесите специјализовано нискотемпературно мазиво на компоненте механичког преноса.

2. Уобичајени проблеми са нисконапонским разводним уређајима

Симптом 1: Ненормалан пораст температуре у ваздушним прекидачима (АЦБ)

Узроци: Недовољан контактни притисак или оксидација на примарним утичним контактима; лабави завртњи сабирница.

Решења:

Праћење температуре: Користите инфрацрвени термовизир да скенирате контакте и тачке повезивања.

Одржавање контаката: Искључите систем из струје, извуците АЦБ, очистите све оксидационе слојеве на контактима и нанесите мазиво за електричне контакте.

Симптом 2: Избочени или пукнути кондензатори у орманима за компензацију реактивне снаге

Узроци: Прекомерни хармонијски садржај унутар система; или прегријавање узроковано честим пребацивањем кондензатора.

Решења:

Замена кондензатора: Одмах замените све испупчене кондензаторе да спречите цурење електролита, што може довести до кратких спојева.

Инсталација серијских пригушница: Инсталирајте серијске пригушнице унутар компензационог кола да бисте потиснули хармонике.

3. Општи кварови

Симптом: Кондензација—карактерисана капљицама воде које се формирају на унутрашњим зидовима ормана и траговима који су видљиви на површинама изолационих компоненти.

Решење:

Заптивање: Отвори за улаз за каблове на дну ормана морају бити потпуно заптивни помоћу ватроотпорног кита да би се блокирао продор влаге из канала за каблове.

Интелигентна надоградња: Инсталирајте аутоматизовани систем за праћење температуре и влажности упарен са кондензационим одвлаживачем да бисте заменили традиционалне грејне плоче.
