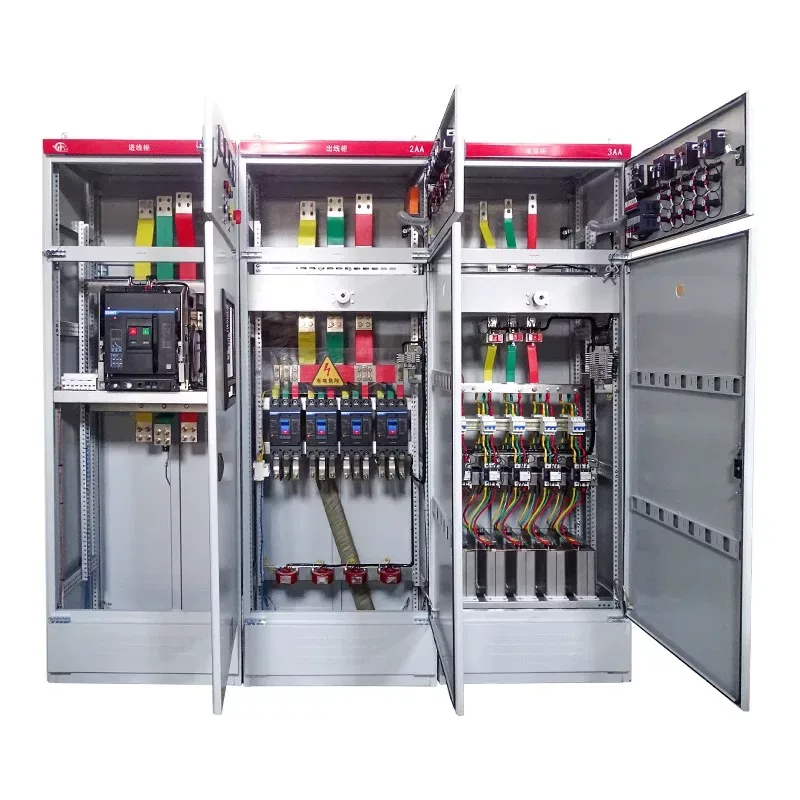

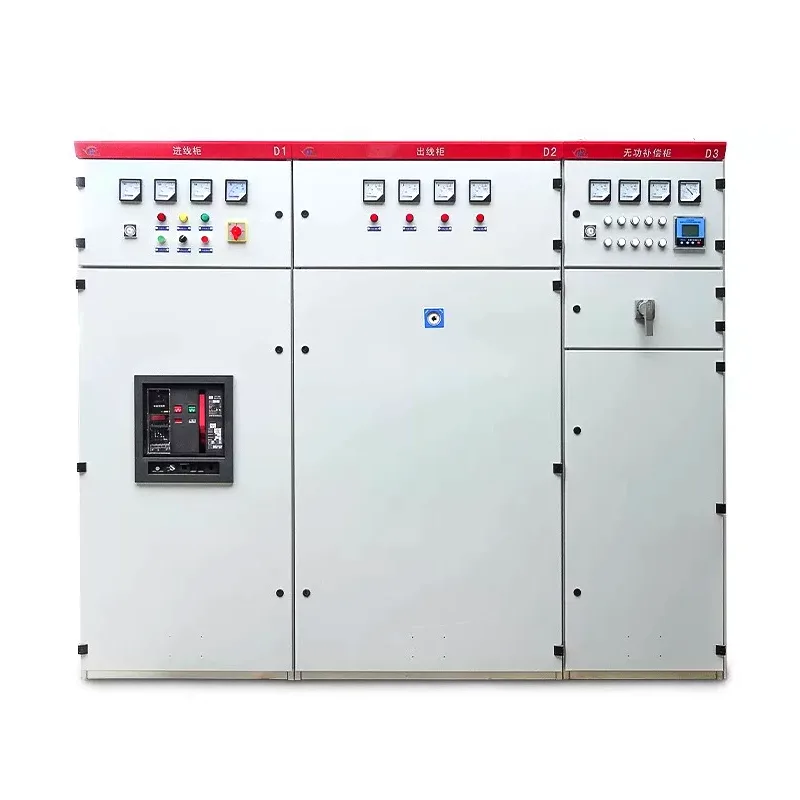

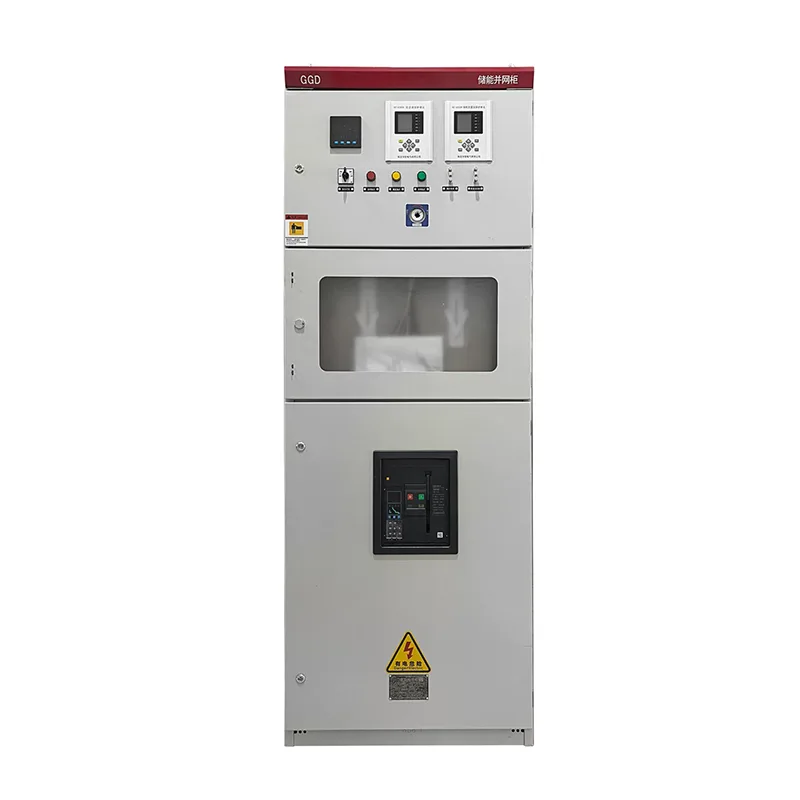

ГГД АЦ нисконапонски склопни уређај

ГГД АЦ нисконапонска расклопна јединица је широко коришћена нисконапонска комплетна дистрибутивна јединица. Може се похвалити високом поузданошћу, лакоћом инсталације и одржавања и конкурентном ценом, што вам помаже да уштедите трошкове. Изаберите Схангминг као свог добављача са самопоуздањем и добијте услугу на једном месту без бриге.

Шта је ГГД АЦ нисконапонски склопни уређај?

ГГД АЦ нисконапонска расклопна опрема је зрела и широко коришћена нисконапонска дистрибутивна расклопна опрема наизменичне струје, која се често користи као главна опрема за дистрибуцију или поддистрибуцију у системима за дистрибуцију електричне енергије. То је такође производ који Схангминг може испоручити на велико.

ГГД је уобичајен и зрео модел нисконапонских склопних уређаја. „Низак напон“ означава да се овај производ користи за нисконапонску дистрибуцију електричне енергије као што је АЦ 380В/400В. Интегрише прекидаче, сабирнице, заштитне и контролне компоненте како би осигурао безбедан и стабилан рад система за дистрибуцију електричне енергије.

Техничке карактеристике

Структура ормара: ГГД АЦ нисконапонски разводни уређај има дизајн ормана опште намене, састављен коришћењем хладно обликованих челичних делова кроз делимично заваривање. Ово резултира ормаром високе крутости и носивости.

Модуларни дизајн: Компоненте оквира ормара и специјализовани додаци се испоручују од подцентра челичног пресека, обезбеђујући високу прецизност и квалитет кабинета.

Систем за расипање топлоте: Ормар има различит број вентилационих отвора и на врху и на дну. Када електричне компоненте унутар генеришу топлоту, врућ ваздух се диже и избацује кроз горње прорезе, док се хладан ваздух допуњује кроз доње прорезе, формирајући природни проток ваздуха.

Степен заштите: Стандардна конфигурација је типично ИП30. ИП40 се може прилагодити да задовољи еколошке захтеве. Молимо контактирајте Схангминг за детаље; наш технички тим ће спровести анализу пре прилагођавања.

Зашто одабрати ГГД АЦ нисконапонску расклопну опрему?

Економичност: У поређењу са извлачивим разводним апаратима, ГГД АЦ нисконапонски разводни уређаји имају једноставнију структуру, елиминишући сложене механизме за закључавање фиока и скупе конекторе, што доводи до 30%-50% ниже цене. Штавише, његове компоненте су веома разноврсне, а резервни делови су лако доступни.

Интуитивно руковање и одржавање: ГГД-ова фиксна структура чини све тачке повезивања и ожичења лако видљивим, олакшавајући инспекције. У поређењу са потенцијалним ризицима од лошег контакта конектора или стварања лука у разводном уређају са фиоком, фиксне везе причвршћене вијцима нуде већу поузданост током дуготрајног рада.

Високи прекидни капацитет: Називна струја прекида кратког споја до 50кА.

Добра динамичка и термичка стабилност: Овај разводни уређај може издржати механичко напрезање и топлотни удар изазван струјама кратког споја.

Сценарији апликација

Висока исплативост и зрела технологија ГГД АЦ нисконапонских разводних уређаја су разлози зашто их многи купци бирају. Пројекти са којима смо најчешће сарађивали су:

Подстанице и електране: ГГД се може користити за конверзију енергије у АЦ 50Хз енергетским системима са називним радним напоном од 380В.

Индустријска предузећа: Одговорна за контролу, дистрибуцију енергије и осветљење великих мотора.

Зграде: Главне разводне просторије у пословним комплексима и стамбеним зонама.

Компензација кондензатора: Обично се користи за компензацију реактивне снаге у енергетским системима, тј. компензациони ормарићи типа ГГД.

Информације о наручивању

Ако сте сигурни да треба да наручите ГГД ормаре, одмах контактирајте Схангминг и доставите следеће информације:

Главни дијаграм кола (једноструко коло): Морамо да одредимо распоред унутрашњих прекидача и сабирница.

Дијаграм помоћног кола (друго коло): Контролна логика, индикаторска светла и захтеви за инструменте.

Листа компоненти: Било да наведете одређену марку прекидача, као што су Сцхнеидер, АББ, Цхинт, итд.

Боја ормара: Подразумевана је светло сива (РАЛ 7035), прилагодљива.

ФАК

П: Које величине прекидача може да се угради у ГГД орман?

О: ГГД ормани имају веома високу носивост. Главни долазни вод може да прими универзалне прекидаче до 3150А или чак 4000А. Одлазни водови се могу флексибилно распоредити са прекидачима у калупу према захтевима.

Напомена: Приликом прилагођавања, потребно је да наведете спецификације сабирница код нас како бисте били сигурни да површина попречног пресека бакарне сабирнице испуњава захтеве за пораст температуре за називну струју.

П: Колико је овај ормар ефикасан у спречавању прашине и влаге?

О: Стандардни ГГД ормар има степен заштите ИП30.

У прашњавим фабрикама или влажним подрумима, степен се може повећати на ИП40 додавањем заптивних трака и заштитних панела.

Међутим, пошто се ослања на природне вентилационе канале, превисока ИП оцена ће утицати на расипање топлоте; мора се успоставити равнотежа између заштите и одвођења топлоте.

П: Да ли су сабирнице унутар ГГД ормана постављене хоризонтално или вертикално?

О: ГГД ормарићи обично користе хоризонтални распоред сабирница на врху.

Овај распоред не само да побољшава динамичку стабилност ормара, већ и олакшава хоризонтално повезивање више ГГД ормара.
