Зашто су електрична кућишта са једним вратима важна у модерној дистрибуцији електричне енергије

Савремени системи за дистрибуцију електричне енергије морају задовољити променљива електрична оптерећења, све више дистрибуирану контролну опрему и строжије захтеве за безбедан рад и одржавање. Комерцијалне зграде, индустријски објекти, инфраструктурни пројекти и аутоматизоване производне линије сви зависе од електричне опреме којој се може инсталирати, приступити и одржавати у оквиру јасно организованих распореда. Како се ови системи развијају, дизајн кућишта остаје важан део планирања електричне инфраструктуре.

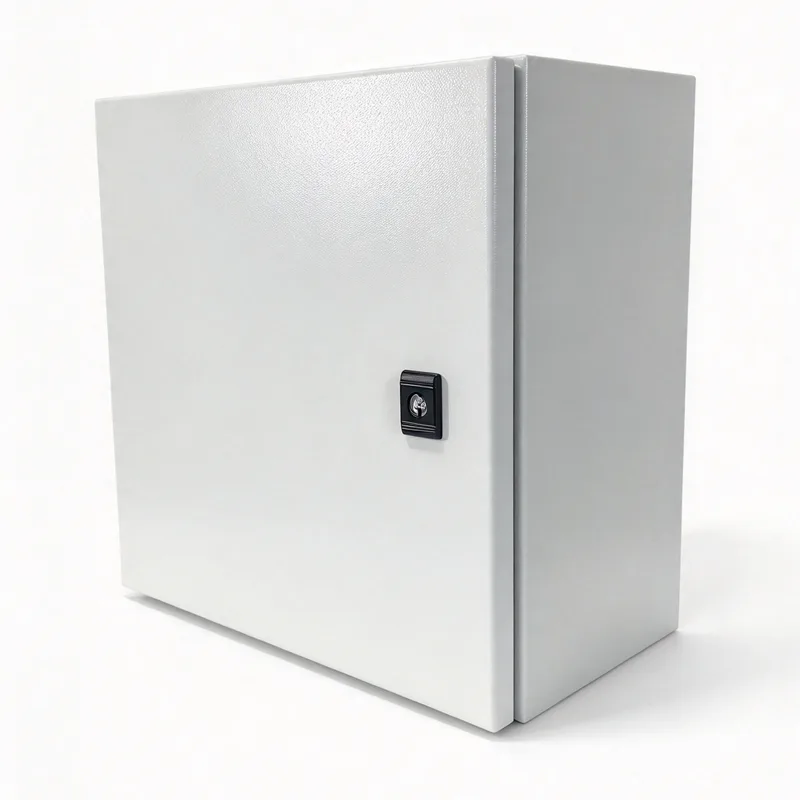

Иако се електрична кућишта често сматрају секундарном у односу на прекидаче, контакторе, терминалне блокове и контролне уређаје, њихова структура директно утиче на распоред опреме, приступ ожичењу, заштиту животне средине и процедуре одржавања. ТхеЕлектрично кућиште са једним вратима на зидује један од формата кућишта који се користи тамо где електричне компоненте захтевају наменско кућиште без захтева за подним простором већег ормана.

Промена захтева у савременој дистрибуцији електричне енергије

Дистрибуција електричне енергије више није ограничена на испоруку електричне енергије од централне тачке напајања до низводних струјних кола. Многе инсталације сада укључују локалне разводне плоче, контроле мотора, уређаје за надзор, комуникационе интерфејсе и опрему за аутоматизацију. Ове компоненте подржавају функције као што су управљање оптерећењем, надзор опреме, контрола осветљења и рад на производној линији.

Овај развој ствара практичне изазове за дизајнере електричних система. Опрема мора да се уклопи у доступне области за инсталацију, остављајући адекватан простор за постављање каблова, одвођење топлоте, инспекцију и сервисирање. У објектима са више електричних контролних тачака, постављање сваког кућишта може утицати на дужину каблова, сложеност инсталације и приступ током одржавања.

Избор кућишта стога чини део ширег дизајна дистрибуције. Формати за монтирање на зид могу да прилагоде одабране локалне контроле и дистрибутивне аранжмане тамо где је зидни простор доступан и опрема не захтева велики подни ормарић. Њихова прикладност зависи од електричног склопа, димензија компоненти, окружења за инсталацију и применљивих безбедносних захтева.

Дизајн на зиду и коришћење простора

Подни простор је вредан ресурс у фабрикама, пословним зградама, помоћним просторијама и деловима опреме. Велики разводни ормари остају неопходни за многе примене, посебно тамо где велика густина струјних кола или значајна електрична опрема захтевају већу унутрашњу запремину. Мањи контролни склопови, међутим, могу се инсталирати ближе опреми коју опслужују.

Кућиште монтирано на зид може држати одабране електричне компоненте од пода и успоставити дефинисану тачку инсталације. У производном погону, овај аранжман може бити погодан за локалне команде машина или помоћну опрему за дистрибуцију. У пословној згради, може да смести одређене контроле осветљења, сервисна кола или компоненте аутоматизације зграде.

Сама уштеда простора не одређује најбољи распоред монтаже. Чврстоћа зида, хардвер за монтажу, тежина опреме, локације за увођење каблова, простор за отварање врата и приступ квалификованом особљу утичу на планирање инсталације. Ограда такође мора бити постављена тако да не омета пролазе, путеве за хитне случајеве или друге грађевинске услуге.

Структура кућишта подржава електричну организацију

Добро планирана електрична инсталација захтева више него довољно простора за постављање њених компоненти. Прекидачи, терминални блокови, релеји, извори напајања и контролни уређаји захтевају организован унутрашњи распоред који подржава безбедно ожичење и ефикасну инспекцију. Лоше постављање компоненти може отежати праћење веза и повећати време потребно за решавање проблема.

Конфигурација са једним вратима обезбеђује један примарни отвор за приступ унутрашњости кућишта. Овај аранжман може да поједностави приступ унутрашњим компонентама у компактним инсталацијама, посебно тамо где је распоред опреме релативно једноставан. Положај шарки, замах врата, начини закључавања, димензије монтажне плоче и корисна унутрашња дубина утичу на то колико ефикасно се може искористити расположиви простор.

ТхеЕлектрично кућиште са једним вратима на зидуможе послужити као физичко кућиште за одабране електричне склопове, али његов унутрашњи капацитет мора одговарати опреми која се инсталира. Дизајнери треба да узму у обзир радијус савијања кабла, канале за ожичење, приступ терминалима, одвајање проводника, прикључке за уземљење и простор за будуће одржавање. Компактан екстеријер не би требало да резултира претрпаним ентеријером.

Електрична безбедност зависи од комплетне инсталације

Електрична сигурност је одређена координацијом компоненти, заштитних уређаја, конструкције кућишта, метода уградње и оперативних процедура. Кућиште помаже да се електрична опрема одвоји од околног окружења и може смањити изложеност случајном контакту када је правилно пројектована и инсталирана. Међутим, кућиште само по себи не пружа потпуну заштиту од свих електричних или еколошких опасности.

Заштита од уласка прашине и воде је посебно релевантна када електрична опрема ради у радионицама, погонским просторијама, сервисним ходницима или на отвореним локацијама. Захтевани степен заштите од уласка зависи од услова уградње и нивоа изложености. Заптивке на вратима, уводнице каблова, улазни отвори, причвршћивачи и израда монтаже могу утицати на заштиту постигнуту завршеном инсталацијом.

Аранжмани за уземљење и спајање такође морају бити одговарајући за конструкцију кућишта и применљиве електричне захтеве. Метална кућишта могу захтевати заштитно везивање да би се одржао електрични континуитет, док други грађевински материјали имају различита разматрања дизајна. Заштита од прекомерне струје, димензионисање проводника, изолација, радни зазори и безбедна изолација остају суштински делови целокупног система.

Управљање топлотом у компактним дистрибутивним склоповима

Како електрични системи постају компактнији, управљање топлотом постаје све важније разматрање дизајна. Уређаји за заштиту кола, склопне компоненте, трансформатори, извори напајања и друга опрема могу генерисати топлоту током рада. Када неколико уређаја ради унутар ограничене запремине кућишта, акумулирана топлота може повећати унутрашњу температуру.

Превисока температура може утицати на перформансе компоненти, радни век и стабилност осетљиве електронске опреме. Термичко планирање стога треба да узме у обзир очекивано електрично оптерећење, губитке у компонентама, температуру околине, димензије кућишта, положај уградње и доступне путеве одвођења топлоте.

Отвори за вентилацију могу помоћи у управљању топлотом у одговарајућим срединама, али такође могу утицати на заштиту од прашине и влаге. Тамо где се мора одржавати заштита животне средине, могу бити неопходни алтернативни приступи управљању топлотом. Одговарајући дизајн зависи од инсталираних компоненти и услова рада, а не само од формата кућишта.

Приступ за одржавање и дугорочна оперативна ефикасност

Захтеви за одржавање често утичу на избор кућишта колико и почетна цена инсталације или отисак. Електротехничари треба да идентификују кола, прегледају везе, замене компоненте и истраже кварове без непотребних препрека. Приступачан изглед кућишта може подржати ове задатке и смањити време утрошено на лоцирање појединачних уређаја.

Јасне ознаке, ажурирани распореди кола, дијаграми ожичења и доследна идентификација терминала су важни за инсталације сваке величине. Ове праксе постају посебно вредне у објектима где електричне системе одржавају различити тимови или их модификују током неколико година. Организовано унутрашње ожичење такође помаже техничарима да разумеју однос између долазног залиха, заштитних уређаја, контролних кола и повезане опреме.

ТхеЕлектрично кућиште са једним вратима на зидуможе да подржи рутински приступ где његов положај и унутрашњи распоред омогућавају да се врата потпуно отворе и да се безбедно дође до инсталиране опреме. Планирање одржавања треба да обухвати довољно радног простора, одговарајуће процедуре изолације и распоред који омогућава инспекцију без ометања неповезаних ожичења.

Стандарди и верификација у нисконапонској дистрибуцији

Нисконапонски дистрибутивни склопови подлежу техничким и безбедносним захтевима који се разликују у зависности од њихове намене, конфигурације и локације уградње. ИЕЦ 61439 серија се односи на склопове нисконапонских расклопних и управљачких уређаја, укључујући захтеве који се односе на конструкцију, техничке карактеристике и верификацију. ИЕЦ 61439-1 даје општа правила, док се остали делови баве специфичним типовима склопова и применама.

Празно кућиште и завршени електрични склоп нису еквивалентни из перспективе усклађености. Усклађеност зависи од релевантне категорије производа, уграђених компоненти, дизајна склопа и применљивих процедура верификације. Не би требало претпоставити да кућиште успоставља усаглашеност за комплетан дистрибутивни систем само зато што је у њему смештена електрична опрема.

Пројектна документација, оцене компоненти, разматрање пораста температуре, заштитне мере и упутства за инсталацију доприносе правилно пројектованој монтажи. Локални електрични прописи и спецификације пројекта могу увести додатне захтеве, посебно у индустријским објектима, јавним зградама и специјализованој инфраструктури.

Континуирана улога зидних кућишта

Модерна дистрибуција електричне енергије комбинује централизовану опрему за снабдевање са мањим склоповима постављеним у близини оптерећења и система које опслужују. Овај аранжман може побољшати организацију локалних контрола и помоћних кола, под условом да је свака инсталација пројектована у складу са својим електричним захтевима и радним окружењем.

ТхеЕлектрично кућиште са једним вратима на зидуостаје релевантан тамо где је компактно, доступно кућиште прикладно за предвиђену опрему. Његова улога је пре практична него технолошка: обезбеђује физичку структуру за организовање и заштиту одабраних електричних компоненти у оквиру веће архитектуре дистрибуције.

Како електрична инфраструктура наставља да се развија, избор кућишта ће остати повезан са неколико основних инжењерских приоритета: ефикасно коришћење простора, безбедан приступ, одговарајућа заштита животне средине, топлотне перформансе, јасна организација ожичења и могућност одржавања. Ови фактори помажу да се утврди да ли формат кућишта одговара одређеној инсталацији и колико ефикасно комплетан електрични систем може да ради током свог радног века.
