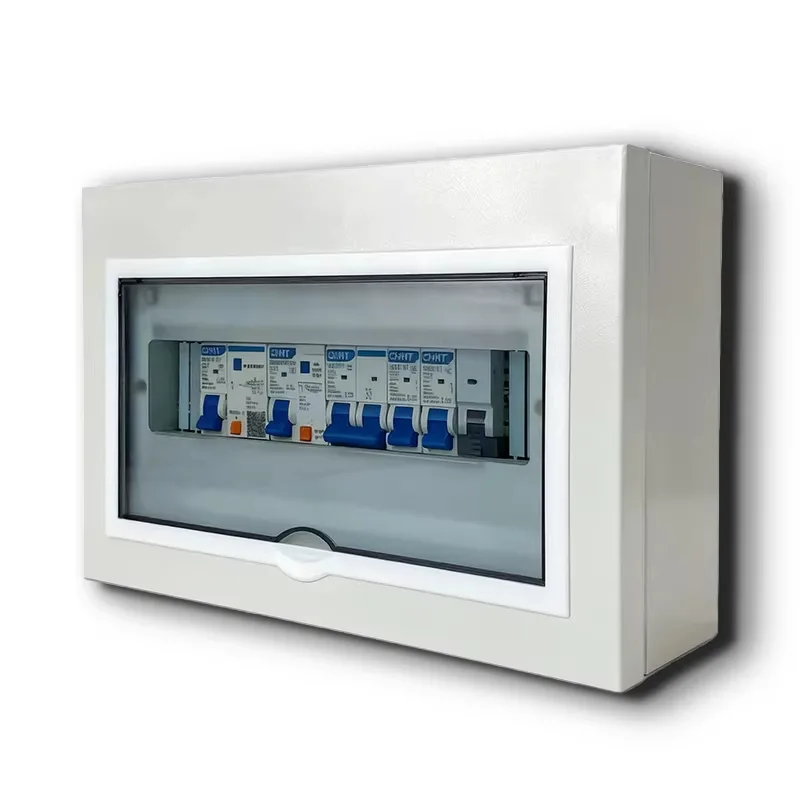

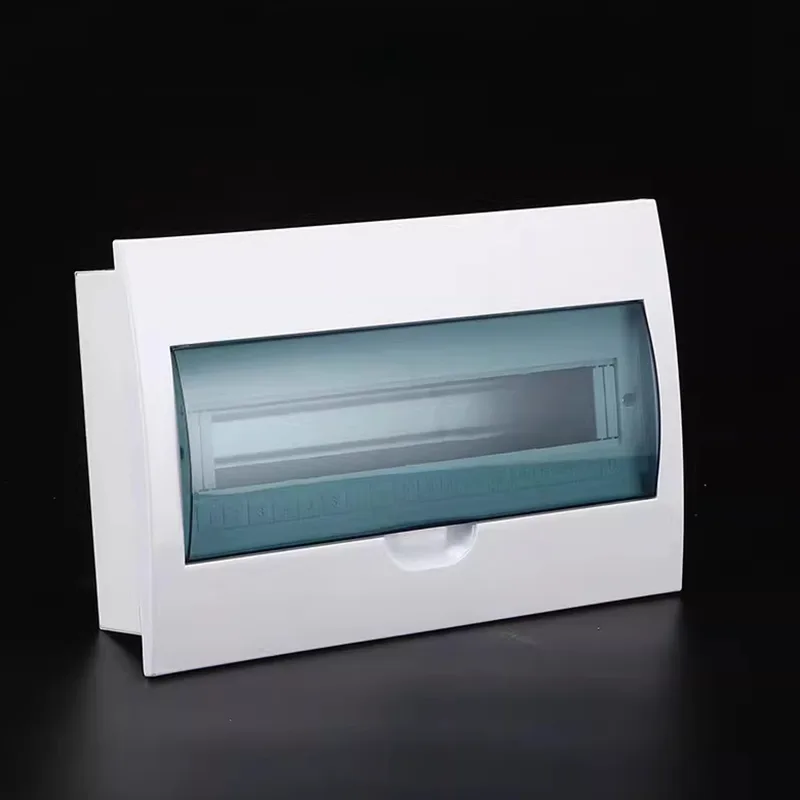

Компактно кућиште разводне кутије са више кола

Схангминг је професионални произвођач компактних кућишта за разводне кутије са више кола, који нуди фабричку директну продају и пружа прилагођена решења и свеобухватну услугу након продаје. Овај производ је погодан за окружења са ограниченим простором за инсталацију, одликује се компактном величином и распоредом унутрашњег кола високе густине, омогућавајући безбедну дистрибуцију енергије са више кола у скученим областима и елиминишући потребу за више екстерних кутија са једним кругом.

Цоре Адвантагес

Ако желите минијатурну, модуларну и интелигентну дистрибуцију енергије за свој пројекат, компактне разводне кутије са више кругова су погодније од традиционалних једноструких кутија или великих разводних ормара.

1. Уштеда простора

Компактне разводне кутије имају танак дизајн, са стандардном дубином од само 70–100 мм, лако се уграђују у лагане преграде, задње плоче намештаја, кућишта опреме или уске електричне осовине, заузимајући минималан простор.

У скученим просторима, велика густина струјног кола, интегришући 8–24 минијатурна прекидача, штеди преко 60% инсталационог простора у поређењу са дистрибуцијом вишеструких једноструких кутија.

Ако је потребно, можемо да прилагодимо конфигурације које подржавају паралелно проширење, омогућавајући хоризонталне комбинације за формирање дистрибутивних јединица већег капацитета.

2. Безбедност

Схангминг кућишта за разводне кутије су направљена од висококвалитетног метала, са опцијама за поцинковани челик или нерђајући челик 304, ефикасно сузбијајући ширење ватре.

Свако коло је опремљено независном заштитом од преоптерећења и кратког споја, обезбеђујући прецизну изолацију квара.

Широка покривеност ИП заштите:

Унутрашња употреба: ИП20–ИП40, штити од додира прстију и чврстих страних предмета.

Употреба на отвореном или влажном окружењу: ИП54 метално кућиште, отпорно на прашину и прскање, погодно за купатила, балконе, кутије за опрему на отвореном итд.

3. Једноставна инсталација и одржавање

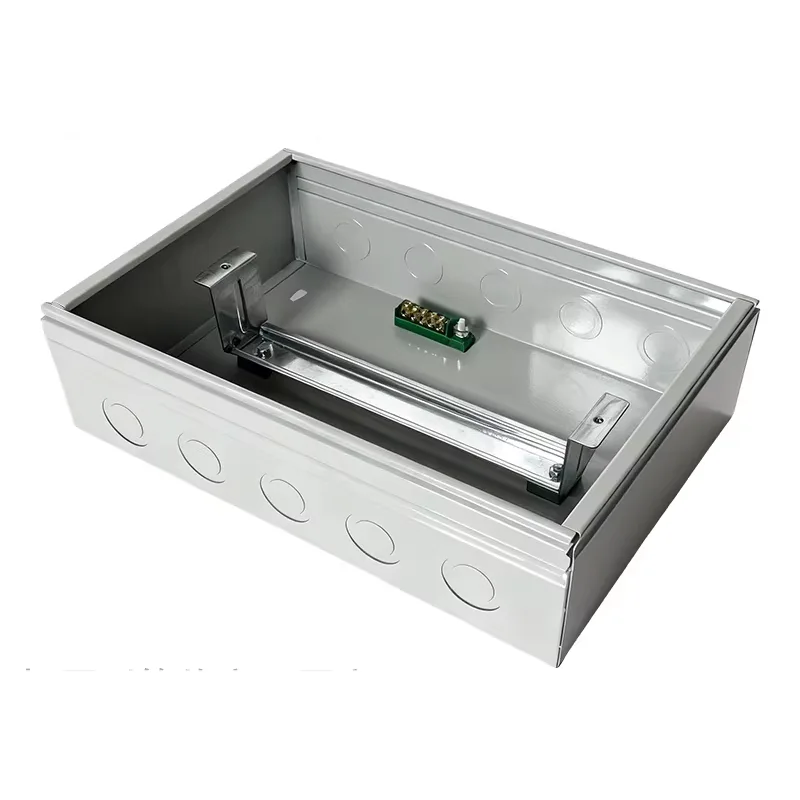

Компактно вишеструко кућиште за разводну кутију долази са унапред инсталираним стандардизованим ДИН шинама. За директну монтажу користимо прекидаче главног произвођача (Сцхнеидер Елецтриц, АББ, итд.), елиминишући потребу за бушењем или завртњима.

Φ20/25мм рупе за избијање су обезбеђене на врху, дну и позади за вишесмерни улаз и излаз каблова, прилагођавајући различите путање ожичења.

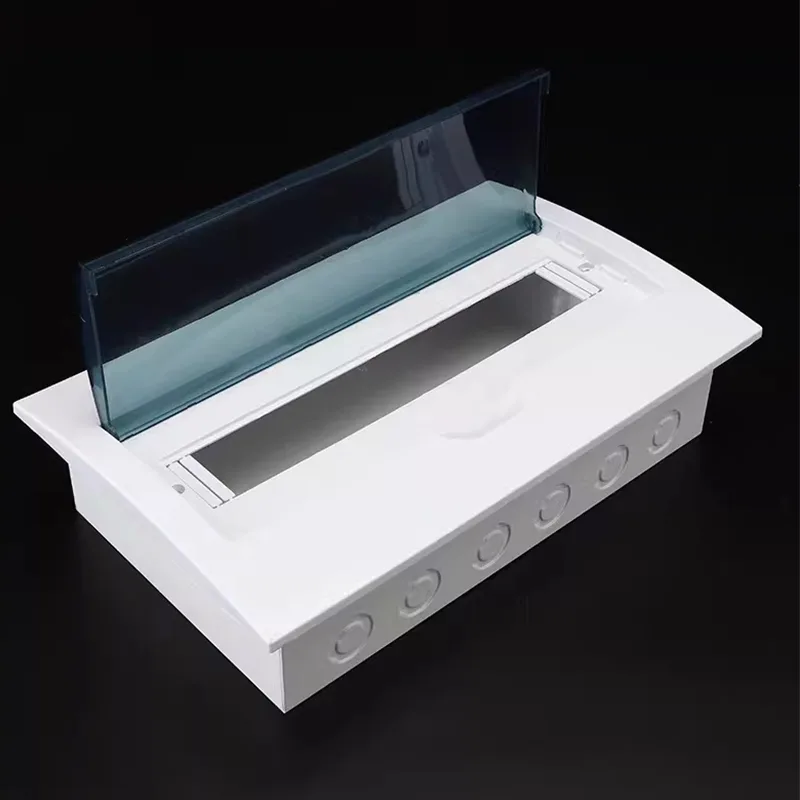

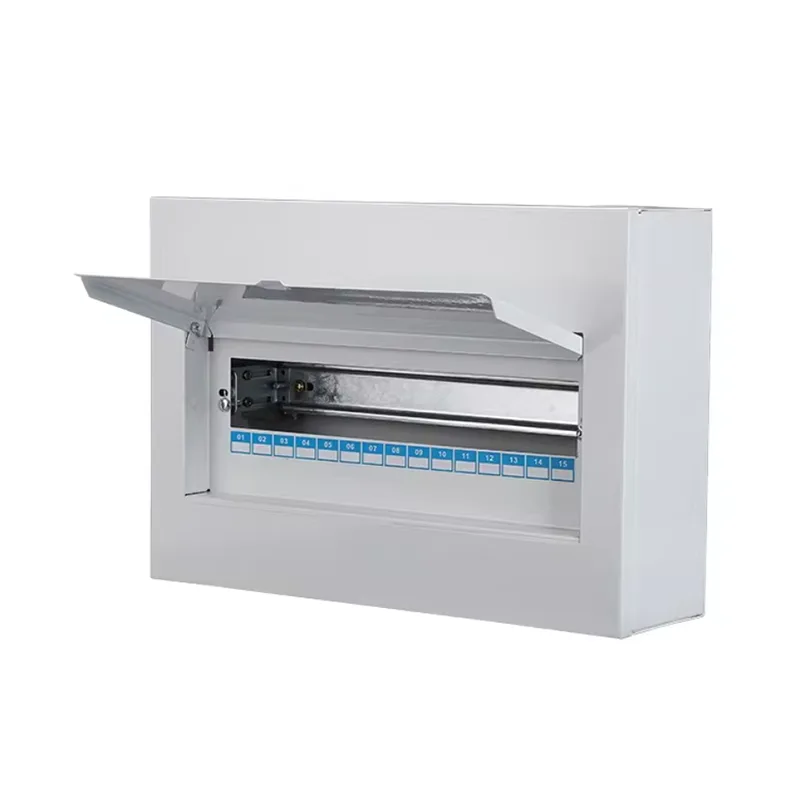

Врата користе дизајн на шкљоцање или шарке, што омогућава отварање једном руком. Области за означавање кола налазе се на унутрашњој страни врата или панела, подржавајући штампане или руком писане напомене.

4. Доступно је потпуно прилагођавање

Доступни материјали: Гвожђе, поцинковани лим, нерђајући челик 201, нерђајући челик 304.

Подршка за нестандардне величине: Нудимо потпуно прилагођавање ширине, висине и дубине како би одговарали отворима посебне опреме или дебљини зида зграде.

Функционални модули: Могу се унапред инсталирати са штитницима од пренапона, паметним бројилима, модулима за даљинско управљање, УСБ утичницама итд.

Прилагођавање изгледа: Подржава РАЛ прскање у боји, завршну обраду од брушеног нерђајућег челика и штампање логотипа на ситотиску, интегришући се у врхунске стилове дизајна ентеријера.

Како одредити потребан број кола?

На ово питање можете наићи током процеса селекције. Схангминг пружа методу у три корака за почетну процену.

1. Подели кола по функционалној области

Ово је најосновнији статистички метод. Стандардна модерна конфигурација обично препоручује одвајање уређаја велике снаге од општих електричних кола:

● Кругови осветљења: Препоручују се најмање 1-2 кола, контролисана по областима како би се избегао кратки спој у једној области који изазива мрак у целој кући.

● Генерал Оутлетс: Доделите према броју соба, обично један круг на сваких 3-5 соба.

● Наменска кола велике снаге: Ово је кључно. Клима уређаји, бојлери, пећнице, машине за прање судова, сушаре итд., са називном снагом ≥1,5кВ, морају сваки да заузимају независно коло.

● Кухиња и купатило: Због влажног окружења и концентрисаних апарата, препоручује се уградња посебног струјног кола (РЦД).

2. Израчунајте ширину модула

Користимо "Ваи" или "Модуле" за мерење капацитета.

1 модул = 18 мм (тј. ширина једнополног прекидача МЦБ).

РЦЦБ/РЦБО: Обично заузима 2 модула, односно 36 мм.

Главни прекидач: Обично заузима 2-4 модула.

Формула за израчунавање: Укупно потребних модула = (Број једнополних прекидача к 1) + (Број двополних/прекидача диферентне струје к 2) + (Главни прекидач к 2/4)

3. 20% принцип резервације

Никада немојте потпуно пунити разводну кутију; остављајући простор за будућу експанзију је индустријски стандард. Па, зашто остављати простор?

Будуће проширење: Када у будућности додајете системе за надзор, паметне куће или нове уређаје, нећете морати да мењате целу кутију.

Простор за расипање топлоте: У компактној кутији са више кола, резервисани простор помаже у конвекцији ваздуха, смањујући ризик од искакања прекидача услед прегревања.

Препорука: Ако израчунате да вам треба 10 кола, изаберите кутију са 12 кола; ако израчунате да вам треба 18 кола, изаберите кутију са 24 кола.

Типична референтна табела сценарија

Схангминг Елецтриц подржава ваш прецизан избор модела. Нудимо:

Бесплатне консултације о распореду кола: Пошаљите нам своју листу опреме и ми ћемо препоручити одговарајуће моделе кућишта.

Вишеструке модуларне комбинације: Стандардне величине укључују 12, 18, 24 и 36 модула; нестандардно прилагођавање је такође подржано.

Унапред инсталирана ДИН шина + опција прекидача: Унапред монтирано према вашем плану кола, спремно за употребу по доласку.
