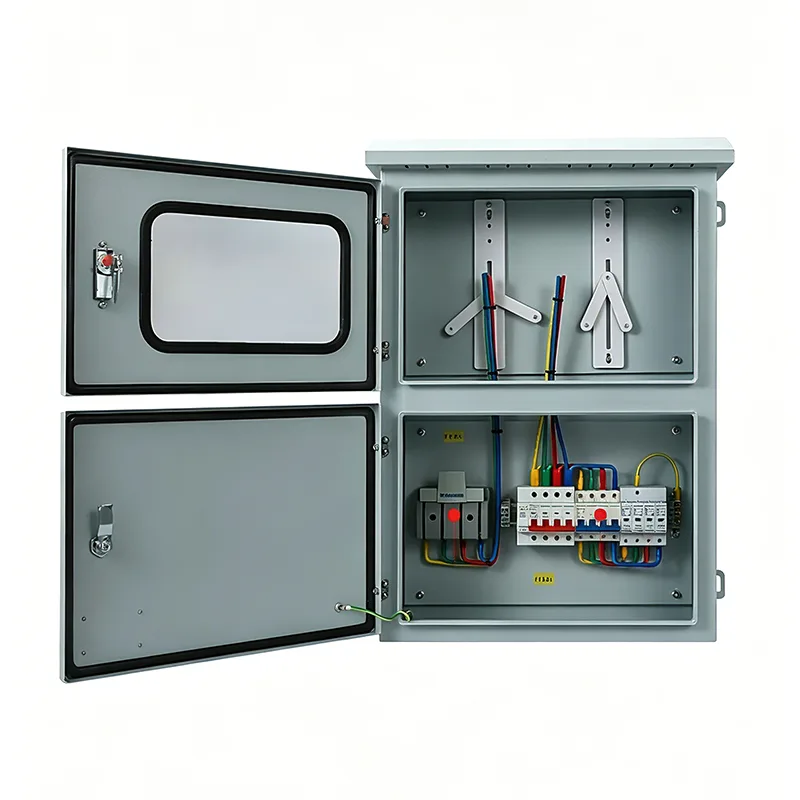

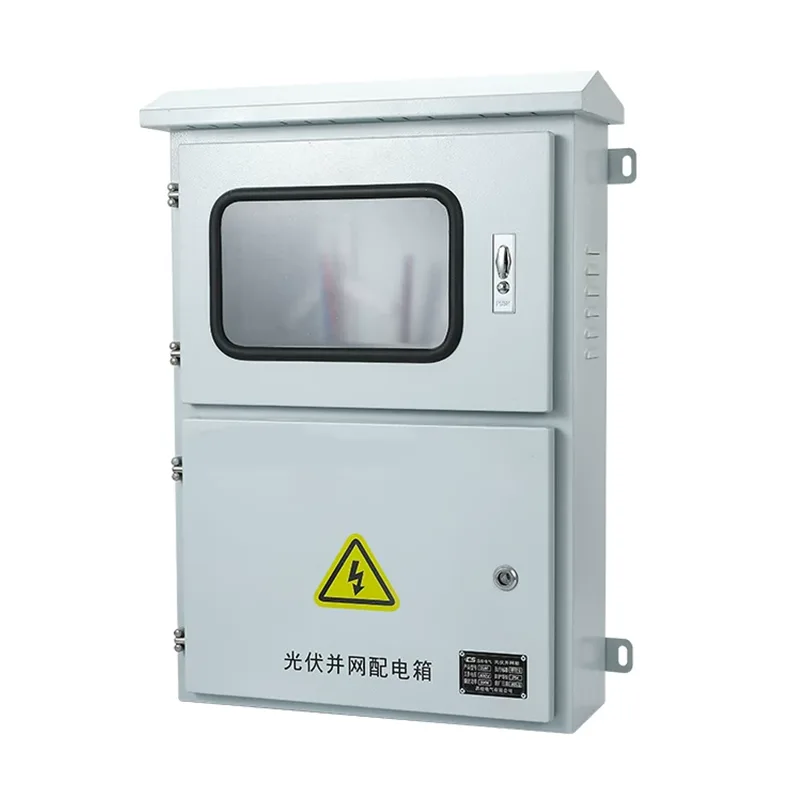

Спољашња фотонапонска разводна кутија повезана на мрежу

Спољашње фотонапонске разводне кутије повезане на мрежу користе се између ДЦ стране фотонапонског система за производњу енергије и претварача. Ако желите да прилагодите овај производ по конкурентној цени, можете изабрати Схангминг, а ми ћемо постати ваш поуздани добављач.

Основне функције

Спољна фотонапонска разводна кутија повезана на мрежу интегрише заштиту, изолацију и надзор. Подржавамо прилагођене бројеве кола, брендиране компоненте и интелигентне функције. За конкретна конфигурациона решења и понуде, контактирајте нас.

1. Сабирница низова и дистрибуција струје

ПВ електране се састоје од више соларних панела повезаних у низу. Разводна кутија повезана на мрежу служи као заштитни механизам за конвергирање и ранжирање.

Функција конвергирања: Прикупља једносмерну струју са више жица на једну магистралу за излаз до претварача, поједностављујући ожичење и уштедујући трошкове ДЦ кабла.

Заштита од ранжирања: Сваки улаз је опремљен независним ДЦ осигурачем. Када дође до кратког споја у једној жици, квар је ограничен на ту грану, без утицаја на нормалну производњу енергије других низова.

2. Заштита од грома и пренапона

Пошто су фотонапонски панели инсталирани на отвореним крововима или земљи, они су веома подложни ударима грома. Заштита од пренапона интегрисана унутар разводне кутије може да осети тренутне високе напоне у линији и да испразни пренапон до земље у року од наносекунди.

Служи као прва линија одбране испред претварача, спречавајући индуковане ударе грома који могу оштетити електронске компоненте претварача.

3. Сигурносна изолација и физичко искључење

Кућиште је опремљено високонапонским ДЦ изолационим прекидачем или прекидачем. Када је потребно одржавање на инвертору или опреми која се налази испод, ручно одвајање разводне кутије осигурава да је страна за одржавање потпуно без напона, штитећи сигурност особља.

Схангминг-ово кућиште повезано на мрежу је високих перформанси и поуздано, омогућавајући безбедан прекид струје док систем ради, спречавајући стварање опасних лукова који би могли изазвати пожар.

4. Заштита од обрнутог пуњења

Ујутру, увече или у облачним данима, излазни напон различитих жица може се разликовати. Без заштите, жице са вишим напоном могу вратити струју назад у жице са нижим напоном.

Доступне су опционе диоде за обрнуто пуњење, које обезбеђују да струја тече само једносмерно ка инвертеру, спречавајући локализовано прегревање или чак пожар изазван реверзном струјом.

5. Заштита животне средине и праћење стања

Пошто овај производ треба да се инсталира на отвореном, кућиште има ИП65/ИП66 степен заштите за спречавање корозије кишнице и УВ старења. Унутрашње прецизне компоненте раде поуздано током 25-годишњег животног века електране.

Опциона интелигентна функција надгледања прати струју, напон и унутрашњу температуру сваког низа у реалном времену и одмах алармира у случају ненормалне производње енергије.

Зашто фотонапонске разводне кутије повезане на мрежу морају бити водоотпорне за употребу на отвореном?

ПВ системи се обично инсталирају на крововима или на отвореним пољима, а разводне кутије повезане на мрежу морају да издрже следеће озбиљне изазове:

Екстремне температурне варијације: Летње температуре могу достићи и преко 70°Ц, док зимске могу пасти до -30°Ц.

УВ зрачење: Дуготрајно излагање сунчевој светлости на отвореном захтева УВ стабилност; иначе су склони старењу.

Влага и кондензација: Морају бити отпорни на кишу и опремљени вентилом за одзрачивање за одвод унутрашње кондензације и спречавање влажења електричних компоненти.

Због тога је за нормалну употребу и избегавање честог одржавања током рада, одржавања стабилних перформанси и животног века, од суштинског значаја спољни водоотпорни дизајн.

Сценарији апликација и препоруке за конфигурацију

Схангмингове спољне фотонапонске разводне кутије повезане на мрежу могу се користити у целом ланцу фотонапонске индустрије, од стамбених кровова до великих електрана на земљи. Даћемо препоруке за конфигурацију на основу уобичајених сценарија.

1. Стамбени дистрибуирани фотонапонски системи

Ова врста употребе је веома честа, углавном се поставља на кровове или зидове вила или самоизграђених кућа у руралним подручјима. Сакупља неколико фотонапонских панела различитих оријентација на крову и пружа основну заштиту од грома.

Препоруке за конфигурацију: Кутија треба да има чист изглед и малу величину, 1-4 низа улаза и да буде опремљена високо осетљивим надзором заштите од пожара.

2. Индустријске и комерцијалне кровне електране

У овом случају, кутија повезана на мрежу се поставља на равне кровове фабричких радионица, логистичких складишта или великих трговачких центара. За капацитет производње електричне енергије средње величине, он претходно комбинује десетине фотонапонских низова пре него што уђу у струјни претварач.

Препоруке за конфигурацију: Кутији је потребна висока отпорност на корозију, улаз од 8-16 жица и обично укључује паметни комуникациони модул који олакшава особљу за одржавање да види струју сваке гране у просторији за надгледање.

3. Велике земаљске електране и соларне пустиње

Сабирне кутије распоређене у пустињама, планинама или великим отвореним просторима називају се комбинатори. Као примарни комбинатори, они прикупљају струју са хиљада соларних панела и преносе је до централизованог претварача.

Препорука за конфигурацију: ИП66, намењен високонапонским системима од 1500В, опремљен анти-реверзним диодама и прецизним функцијама праћења струна, и са активним вентилима за хлађење/дисање.

4. Соларни + прекогранични сценарији примене

Соларни надстрешници: Обезбеђују напајање станицама за пуњење електричних возила. Разводна кутија је инсталирана на стубовима надстрешнице да би заштитила низводне станице за пуњење од соларних удара.

Пољопривредни соларни и соларни системи за рибарство комплементарни: Инсталира се на носаче изнад пољопривредног земљишта или рибњака. Постоје посебни захтеви за отпорност на влагу и отпорност на киселину/алкалну корозију; препоручује се нерђајући челик.

Зашто изабрати нас?

Схангминг потиче из Иуекинга, Вензхоу, Кина, региона познатог као „електрична престоница Кине“. Користећи добро развијен индустријски ланац Иуекинг-овог кластера електричне индустрије, успоставили смо ригорозан и ефикасан систем производње и контроле квалитета. Наш портфолио производа обухвата преко 200 серија и 6000+ модела, који су у складу са главним светским електричним стандардима.

Одабир нашег комплетног интелигентног сета опреме интегрише ИоТ сенсинг и функције даљинског надзора, омогућавајући праћење параметара у реалном времену као што су температура, влажност и струја. Ово обезбеђује стабилан рад и сигурно напајање.
