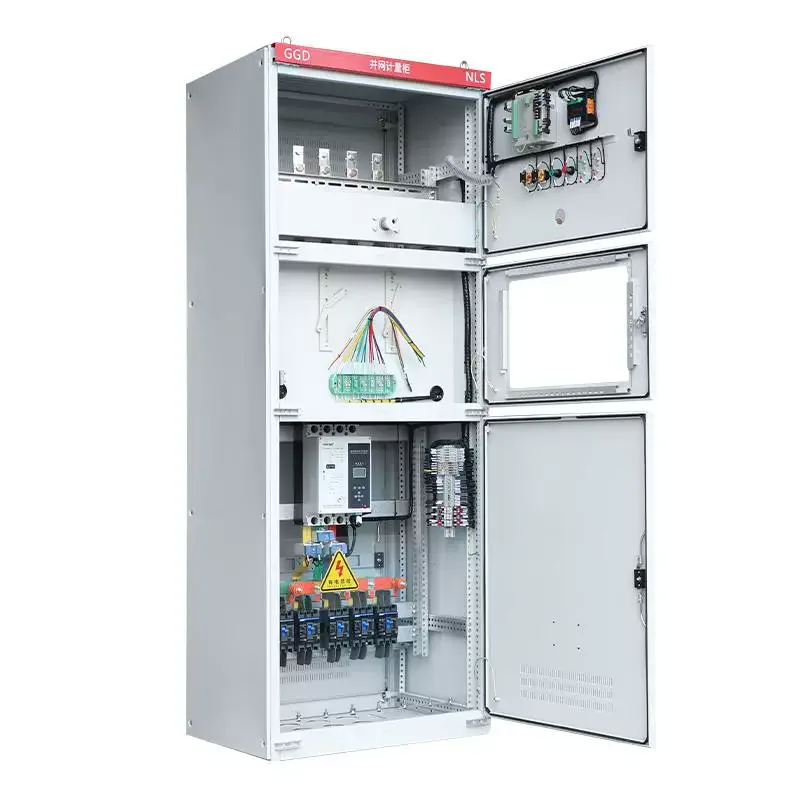

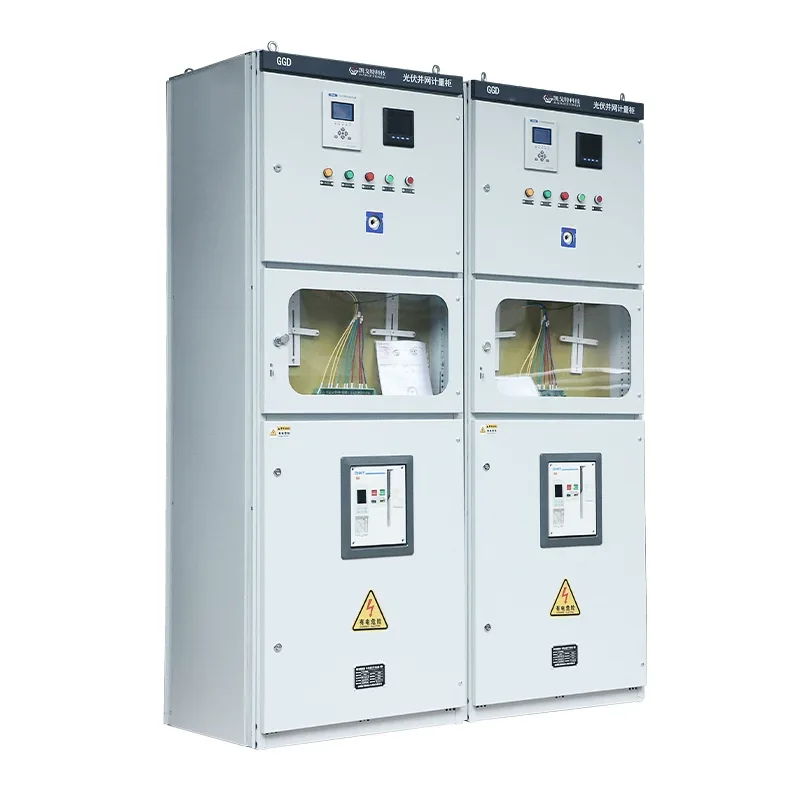

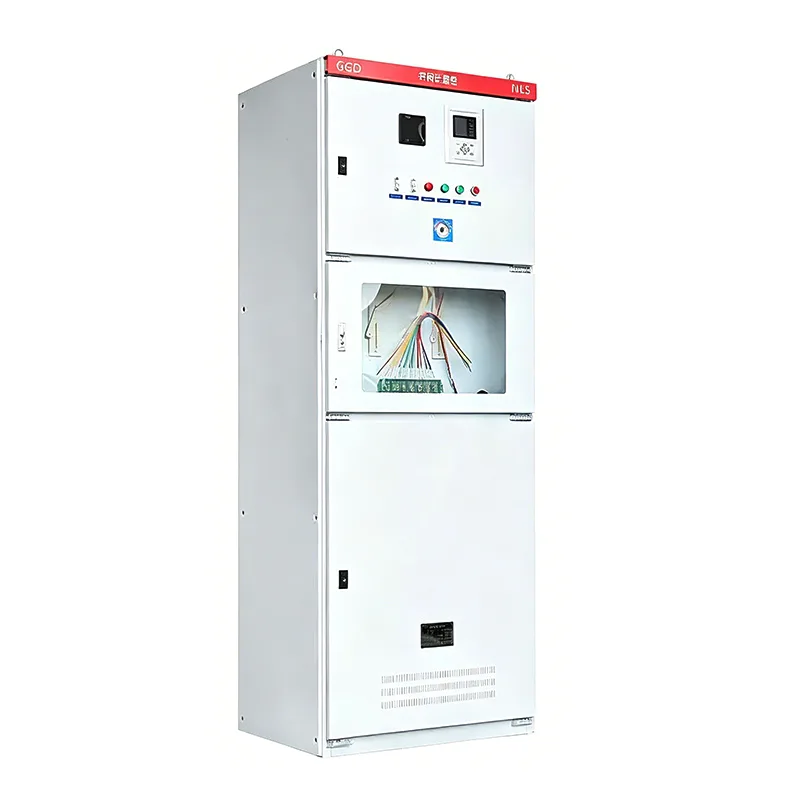

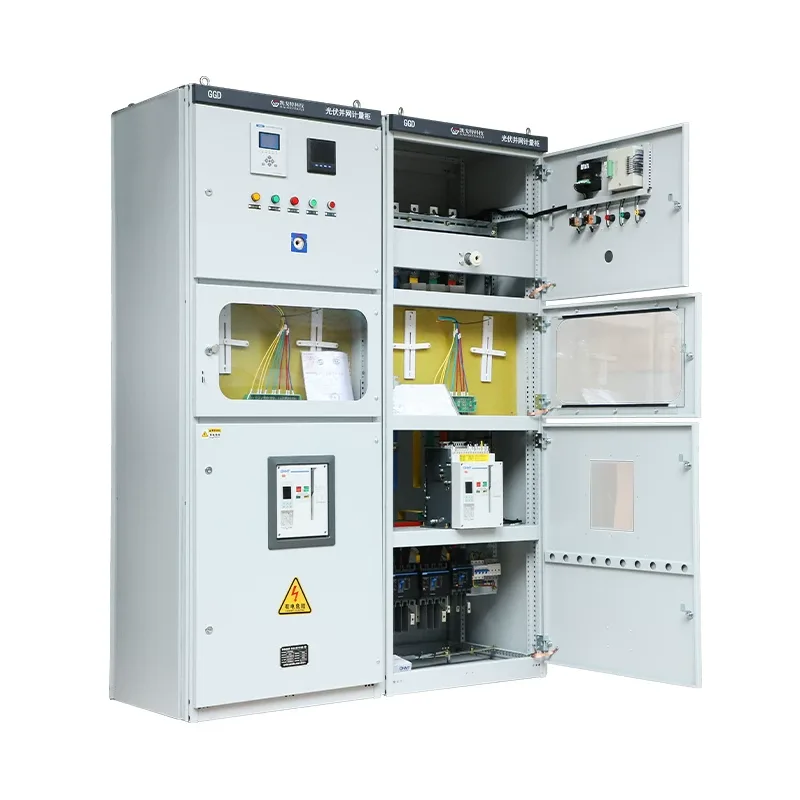

Кабинет повезан на фотонапонску мрежу

Ормари повезани на фотонапонску мрежу играју кључну улогу у заштити, мерењу, изолацији, заштити од острва и размени података. Дизајнирани су и произведени од стране професионалног произвођача Схангминг. Нудимо гаранцију и даћемо комплетну документацију и сертификацију уз вашу поруџбину.

Које су функције ормарића повезаног са фотонапонском мрежом?

Прикупљање енергије: Ормарић повезан са фотоволтаичном мрежом прикупља излазну снагу наизменичне струје из једног или више стружних претварача.

Безбедносна изолација: Када је мрежа у току одржавања или фотонапонски систем не функционише правилно, он физички искључује напајање преко прекидача или прекидача, обезбеђујући безбедност особља и опреме.

Функције заштите: Орман повезан на фотонапонску мрежу има заштиту од прекомерне струје, пренапона, поднапона и аномалија фреквенције. Оно што је најважније, има заштиту против острва, аутоматски искључујући тачку прикључка на мрежу када главна мрежа не успе да спречи обрнути пренос енергије и потенцијални струјни удар за особље за одржавање.

Мерење и надзор: Опрема има уграђен мерач електричне енергије, обично двосмерни мерач, који бележи и произведену и потрошену електричну енергију.

Разлика између фотонапонског ормарића повезаног на мрежу и фотонапонске комбинаторске кутије

Мере предострожности при инсталацији

Приликом уградње ормара који је повезан на фотонапонску мрежу, треба га поставити што ближе трансформатору или главном разводном орману. Краћи каблови резултирају мањим падом напона. Ако је кабл предугачак, напон на тачки прикључка на мрежу ће порасти током вршне производње електричне енергије, активирајући заштиту од пренапона претварача и проузрокујући често окидање.

За кутије повезане на спољашњу мрежу, инсталација на директној сунчевој светлости је строго забрањена. Високе температуре могу довести до термичког искључивања прекидача, што доводи до лажног окидања. Препоручујемо да изаберете локацију на северном зиду зграде или да поставите сунцобран.

Уверите се да је најмање 800 мм-1000 мм радног простора остављено испред ормана како бисте били сигурни да оператер може брзо да окрене прекидач за искључивање у хитним случајевима.

ФАК

П: Зашто се прекидач у ормару спојеном на мрежу неочекивано искључује током вршне производње електричне енергије у подне?

О: Узроци које треба истражити:

Пренапон мреже: Ово је најчешћи узрок. Производња соларне енергије најјача је у подне, а ако је околна потрошња електричне енергије ниска, напон на тачки прикључка на мрежу ће бити подигнут. Када напон пређе заштитну границу коју је поставио ормарић повезан на мрежу, ормар ће се аутоматски искључити.

Искључивање температуре: Слабо одвођење топлоте у ормарићу спојеном на мрежу. Висок проток струје у подне узрокује да унутрашња температура ормарића постане превисока, што доводи до квара термичке заштите прекидача.

Неодговарајуће подешавање: Струја подешавања прекидача је сувише близу максималној излазној струји претварача.

Решења: Проверите евиденцију о напону. Ако је напон мреже превисок, контактирајте биро за напајање да спустите славину трансформатора или подесите поставке заштите.

П: Које су последице ако је заштитник од пренапона у ормару прикљученом на мрежу неисправан и није замењен?

О: То неће утицати на производњу електричне енергије у кратком року, али ће изгубити заштиту од грома. Соларне електране се углавном налазе на отвореним крововима, где је индукција грома изузетно честа. У случају индуковане муње, високи напон може директно продрети у кабинет повезан на мрежу и ући у претварач, узрокујући да компоненте вредне стотине хиљада јуана прегоре.

Препоручујемо да ако прозор статуса СПД постане црвен, мора се одмах заменити.

П: Може ли се обичан нисконапонски разводни орман користити за замену наменског ормара који је повезан на фотонапонску мрежу?

О: Не, не може се директно заменити. Редовним разводним орманима недостају двосмерно мерење, логика заштите од оточавања и функционалност искључења поднапона.

Биро за напајање ће се фокусирати на инспекцију ових компоненти специфичних за фотонапон током тестирања прихватања. Ако се изврши принудна замена, пројекат неће бити прихваћен.
