КСЛ-21 Нисконапонски разводни ормар

КСЛ-21 нисконапонски разводни ормарић обезбеђује Схангминг, кинески произвођач. Поседујемо комплетне производне капацитете са месечним производним капацитетом од преко 3.000 јединица. Подржавамо прилагођене цртеже, набавку компоненти и фабричко тестирање. Добродошли сте да нас контактирате у било ком тренутку како бисмо започели развој решења.

Структура производа

КСЛ-21 нисконапонски разводни орман има потпуно затворену, фиксну и вертикално подељену структуру, дајући приоритет једноставности, поузданости и лакоћи одржавања.

1. Екстеријер кабинета

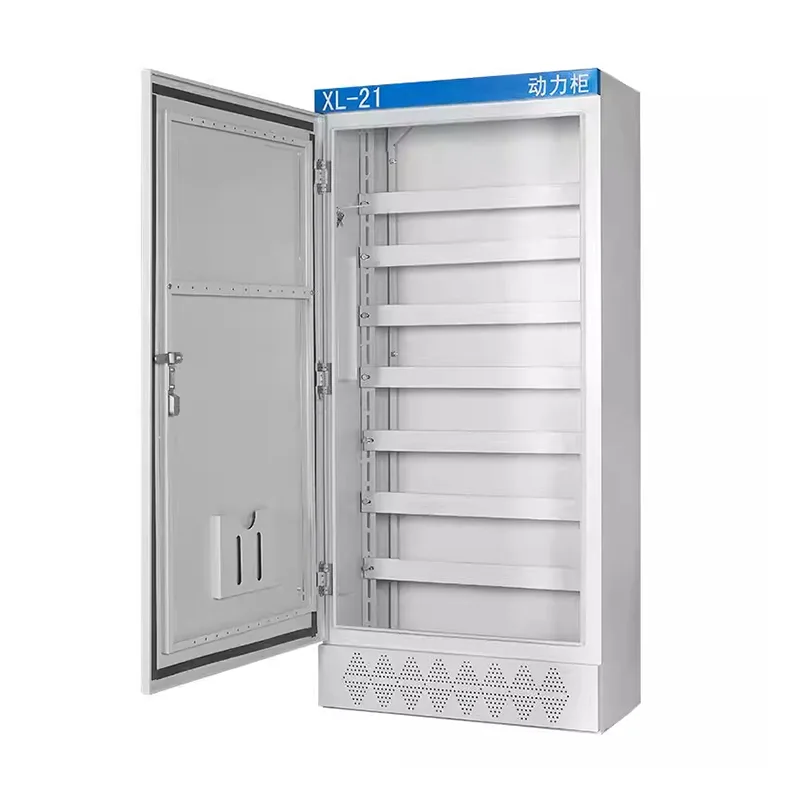

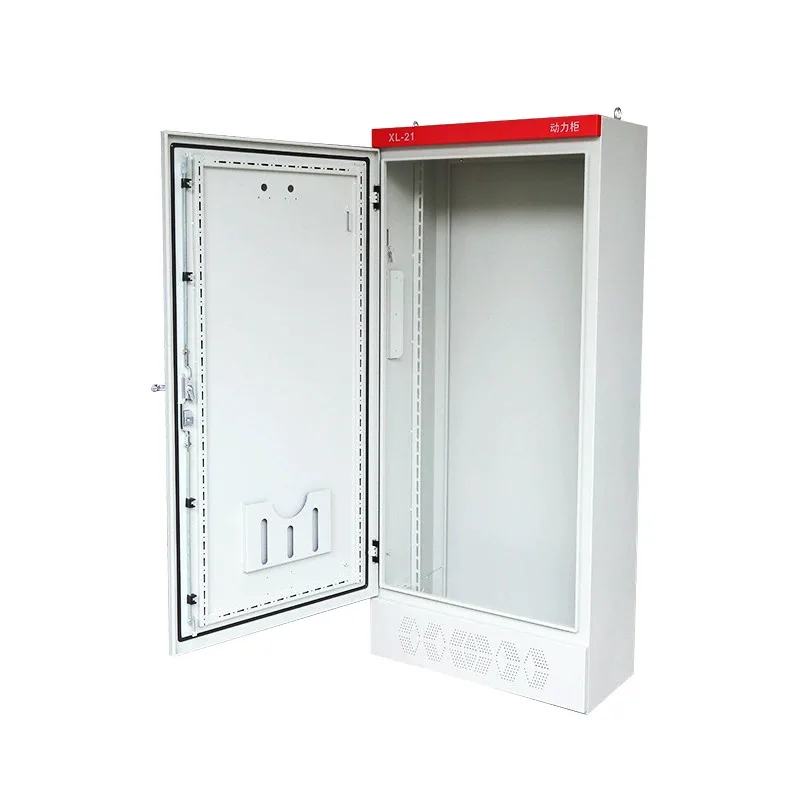

Орман КСЛ-21 је направљен од хладно ваљаног челичног лима, савијеног и завареног, пружајући довољну крутост да подржи тешке прекидаче и сабирнице. Заштитна врата су једноструког отварања са углом отварања већим од 110°. Полиуретанске заптивне траке су постављене око ивица врата како би се побољшале перформансе отпорности на прашину.

Унутрашње стране имају вертикалне профиле са перфорацијама, што олакшава подешавање греда и монтажних плоча према димензијама компоненти.

2. Интерни распоред

Иако је КСЛ-21 јединствен, интегрисани простор, подељен је на неколико функционалних области:

Горња област сабирница: Главна улазна сабирница се налази на врху ормара, осигурана изолаторима и подржава хоризонтално или вертикално проширење бакарних сабирница.

Област централних компоненти: Ово је област језгра, која се користи за уградњу прекидача, прекидача, контактора, термичких релеја итд.

Доња област ожичења: На дну је обезбеђено довољно простора за улаз каблова, а укључене су и наменске неутралне и уземљене сабирнице.

3. Дизајн дна и улаза/излаза кабла

На дну разводног ормана налази се велики панел који се може уклонити, који се може прилагодити са отворима на основу броја каблова и може се користити са омотачем каблова.

Може се поставити челична база канала висине 50-100 мм да би се повећала висина ормарића од тла, пружајући заштиту од влаге и олакшавајући руковање виљушкаром.

Предности производа

1. Широка примена

КСЛ-21 нисконапонски разводни ормар има класичну структуру нисконапонског разводног ормара. Његова зрела технологија и висока стандардизација учинили су да се широко користи у фабрикама, грађевинским пројектима и општинским пројектима, уз његову поузданост доказану током дугог периода.

2. Погодно за дистрибуцију напајања

Као професионални произвођач, Схангминг дизајнира системе напајања за моторе, пумпе, вентилаторе и другу опрему за напајање. Производи имају одличан капацитет носивости струје, могу радити континуирано и испуњавају захтеве апликација са великим оптерећењем.

3. Робустан и издржљив

Доступно је неколико материјала, укључујући угљенични челик, поцинковани челик и нерђајући челик. Без обзира на материјал који се користи, структурни дизајн ормарића обезбеђује довољну чврстоћу и отпорност на ударце, што га чини погодним за дуготрајну употребу у индустријским окружењима.

4. Практично одржавање

Унутрашње електричне компоненте енергетског ормана су систематски распоређене са јасним струјним круговима. Има једна десна врата, са ручком за управљање ножем која се налази у горњем десном стубу на предњој страни ормарића. Мерни инструменти и извори напајања сигнала су монтирани на вратима, обезбеђујући потпуну експозицију када су врата отворена за лаку проверу и одржавање.

5. Јака компатибилност

Наш КСЛ-21 нисконапонски разводни орман може се флексибилно конфигурисати са главним електричним компонентама као што су прекидачи, контактори и термални релеји, прилагођавајући се различитим контролним и заштитним шемама како би се задовољиле потребе различитих пројеката.

6. Трошковна предност

У поређењу са сложеним структурама као што су ормарићи са фиокама, КСЛ-21 разводни орман има једноставну структуру и контролисане трошкове производње, што га чини идеалним за пројекте са високим захтевима за економичност и стабилност.

Који су захтеви за инсталационо окружење за КСЛ-21 разводни орман?

Овај КСЛ-21 нисконапонски разводни ормар се углавном користи у трофазним трожилним и трофазним четворожичним системима напајања са фреквенцијом наизменичне струје од 50Хз и напоном испод 500В за дистрибуцију напајања и осветљења. Пре него што започнете свој пројекат или стварну инсталацију, можете одредити окружење инсталације. Као произвођач, нудимо следеће предлоге:

1. Температура околине

Нормална радна температура: -5℃ до +40℃;

Просечна температура током 24 сата: не прелази +35℃;

Температура складиштења и транспорта: -25℃ до +55℃ (краткорочно);

Напомена: Ако се инсталира у окружењу са високом температуром, потребна је побољшана вентилација или дизајн смањених перформанси.

2. Висина

Висина инсталације мора бити мања или једнака 2000 метара.

Преко 2000 метара потребно је смањење снаге према стандардима.

3. Релативна влажност

Са температуром околине уградње од +40℃, релативна влажност мора бити ≤ 50%.

При нижим температурама је дозвољена већа влажност.

4. Локација инсталације

КСЛ-21 ормар за напајање је само за унутрашњу инсталацију.

Забрањена је инсталација у: отвореним просторима без сенке, опасним локацијама са експлозивним гасовима или прашином, високо корозивним срединама или подручјима са јаком прашином или проводљивом прашином.

5. Механички и вибрациони услови

Окружење за инсталацију мора бити без јаких вибрација или удара. Фреквенција вибрација ≤ 10 Хз, убрзање ≤ 0,5 г. Инсталациони темељ треба да буде стабилан, избегавајући дељење исте платформе са великим моторима или опремом за штанцање.

Након уградње, ормар се мора држати у основи вертикално, са вертикалним нагибом ≤ 5°, у супротном ће утицати на век трајања погонског механизма.

6. Вентилација и простор за дисипацију топлоте

Приступ за одржавање треба да буде обезбеђен на предњој и задњој страни кабинета. Предња радна површина треба да буде ≥ 0,8м, препоручује се 1,0м. Ако је потребно одржавање позади, потребно је ≥ 0,8м. Горњи део ормана треба да буде најмање 0,5 м од плафона. Када је више ормарића распоређено један поред другог, није потребан размак између њих; могу се директно склапати. Међутим, простор за вентилацију мора бити остављен на оба краја целог реда.

7. Захтеви за заштиту од пожара и безбедност

Подручје инсталације треба да буде незапаљива конструкција. Запаљиви и експлозивни материјали се не смеју складиштити у кругу од 1 метра од места уградње.

Земља треба да буде равна и сува. Препоручљиво је изградити бетонску подлогу на висини од 100-200 мм изнад земље како би се спречило продирање воде.

8. Електромагнетно окружење

Место инсталације треба да буде удаљено од фреквентних претварача велике снаге и високофреквентне опреме како би се спречиле сметње у секундарним контролним круговима. Ако постоје јаке електромагнетне сметње, препоручљиво је користити оклопљене каблове за контролне водове и поставити их у посебан носач каблова.
