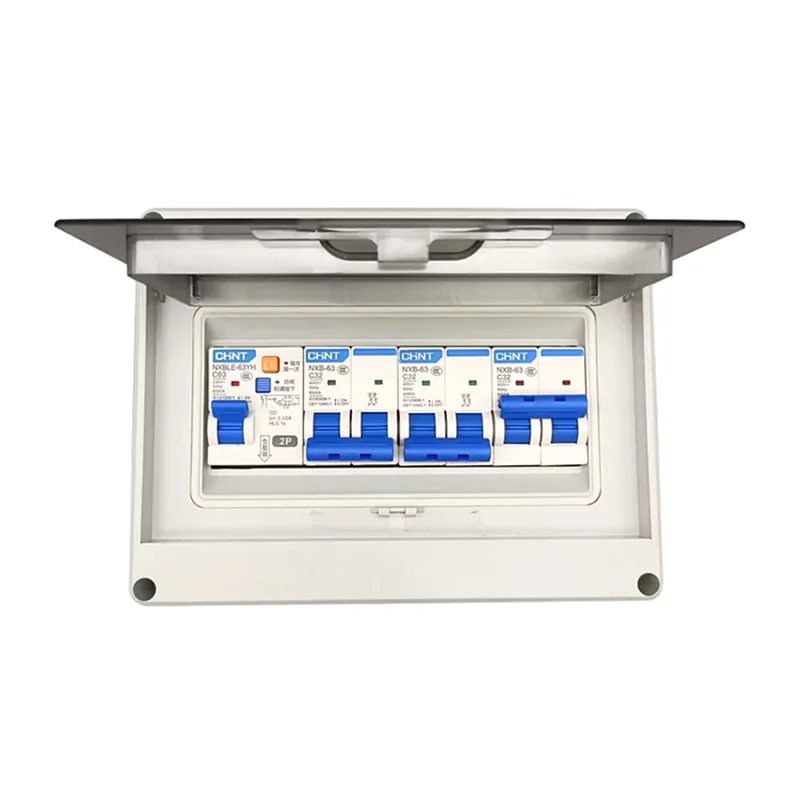

Кутија за дистрибуцију ваздушног прекидача

Ако одаберете Схангминг, кинеску компанију, као добављача разводне кутије ваздушних прекидача, омогућићете вам приступ техничкој подршци и конкурентним ценама. Ова разводна кутија подржава интелигентни надзор и даљинско управљање.

Главне функције

Главна контрола напајања: Као главни улазни прекидач за нисконапонски систем, дистрибуциона кутија ваздушног прекидача је одговорна за контролу главног прекидача напајања за целу зграду или производну линију, контролишући стање укључења/искључења читавог система за дистрибуцију електричне енергије.

Вишеструка заштита: Опрема пружа прецизну тростепену заштиту: дуготрајно преоптерећење, краткотрајно одлагање кратког споја, тренутна краткоспојна и заштита од земљоспоја.

Мониторинг снаге: Ваздушни прекидач може интегрисати интелигентни контролер за приказ података у реалном времену као што су напон, струја, фреквенција и фактор снаге.

Хијерархијско преклапање: дистрибуциона кутија ваздушног прекидача може бити логички повезана са узводним трансформаторима или орманима који се налазе у низводним гранама како би се спречило каскадно окидање да изазове велике нестанке струје, штитећи каблове, опрему и безбедност особља.

Поређење производа: Разводна кутија ваздушног прекидача у односу на стандардну разводну кутију

Како одабрати праве спецификације разводне кутије ваздушног прекидача?

Исправан избор ће побољшати каснију инсталацију, одржавање, перформансе и животни век. Схангминг, као произвођач разводних кутија ваздушних прекидача, пружа савете на основу стандардног процеса избора: Примена → Напон → Струја → Капацитет кратког споја → Структурни облик → Спецификације ормара → Шема излазне линије → Интелигентна конфигурација → Верификација животне средине.

И. Појасните апликацију

Пре него што изаберете спецификације, прво одредите функцију разводне кутије ваздушног прекидача у вашем систему.

Разводна кутија нисконапонске главне долазне линије: Служи као главни прекидач за цео нисконапонски систем, који одговара максималном оптерећењу и максималној струји кратког споја.

Кутија за дистрибуцију сабирничких спојница: Користи се за повезивање две секције сабирница; кључна разматрања су капацитет везивања и радна фреквенција.

Важна разводна кутија за напајање: Напаја критичну опрему, која захтева високу поузданост и селективну заштиту.

Различите апликације захтевају значајно различите спецификације; ово је први корак.

ИИ. Одредите називни напон и тип система

Уобичајени називни напони: АЦ 380В / 400В / 690В, морају бити у складу са системом напајања на лицу места.

Тип система: трофазни трожични / трофазни четворожични. Молимо потврдите да ли су потребни неутрални (Н) вод и вод заштитног уземљења (ПЕ).

Нетачан напон и тип система директно ће учинити опрему неупотребљивом.

ИИИ. Израчунајте и изаберите називну струју

Израчунајте стварну струју оптерећења и сумирајте пројектовану струју свих низводних кола, на основу максималних услова истовременог рада.

Приликом одабира, препоручујемо да резервишете разумну маргину, обично 10%–30% за будуће проширење.

Уобичајене називне струје АЦБ-а: 630А, 800А, 1000А, 1250А, 1600А, 2000А, 2500А, 3200А, 4000А–6300А.

У принципу, дуготрајна радна струја треба да буде ≤ 80%–90% називне струје АЦБ-а.

ИВ. Провера прекидног капацитета кратког споја

Многи купци занемарују ову тачку када бирају прекидаче, али то је кључно. Недовољна прекидна моћ може изазвати озбиљне опасности по безбедност.

Потребно је одредити струју кратког споја на месту инсталације, израчунати из капацитета трансформатора, импедансе и дужине кабла.

Изаберите одговарајући прекидни капацитет: Ицу / Ицс ≥ максимална струја кратког споја система.

Уобичајене вредности: 50кА, 65кА, 80кА, 100кА.

В. Избор структуре прекидача

Фиксни АЦБ: Ниска цена, одржавање захтева нестанак струје.

АЦБ типа фиоке: Практично одржавање, подржава непрекидно одржавање, чешће се користи у индустријским пројектима.

ВИ. Одређивање спецификација и структуре разводног ормара

Димензије ормара зависе од АЦБ спецификација, капацитета сабирница и броја излазних кола. Главни типови су зидни и подни.

Степен заштите: Унутрашњи: ИП30 / ИП40; Напољу: ИП54 / ИП65.

ВИИ. Избор конфигурације сабирнице и излазне линије

Спецификације сабирница треба изабрати на основу називне струје и попречног пресека бакарне сабирнице, узимајући у обзир пораст температуре и дуготрајан рад.

Типови одлазних линија: МЦЦБ одлазни вод, МЦБ одлазни вод, директни кабловски одлазни вод.

Да ли је потребно резервно коло? Ако јесте, резервишите простор за будуће проширење капацитета.

ВИИИ. Интелигентне функције и конфигурација додатне опреме

Опционе функције укључују: праћење струје, напона и енергије; комуникациони интерфејс; даљинско отварање и затварање; аларм грешке и повратна информација о статусу.

Интелигентни тип се препоручује за фабричке, дата центре и пројекте јавних зграда.

ИКС. Провера животне средине и услова коришћења

Молимо потврдите следеће факторе животне средине:

Температура околине (смањење снаге потребно за високе температуре)

Висина инсталације

Присуство прашине, влаге или корозивних гасова

Да ли је потребан сеизмички дизајн?
