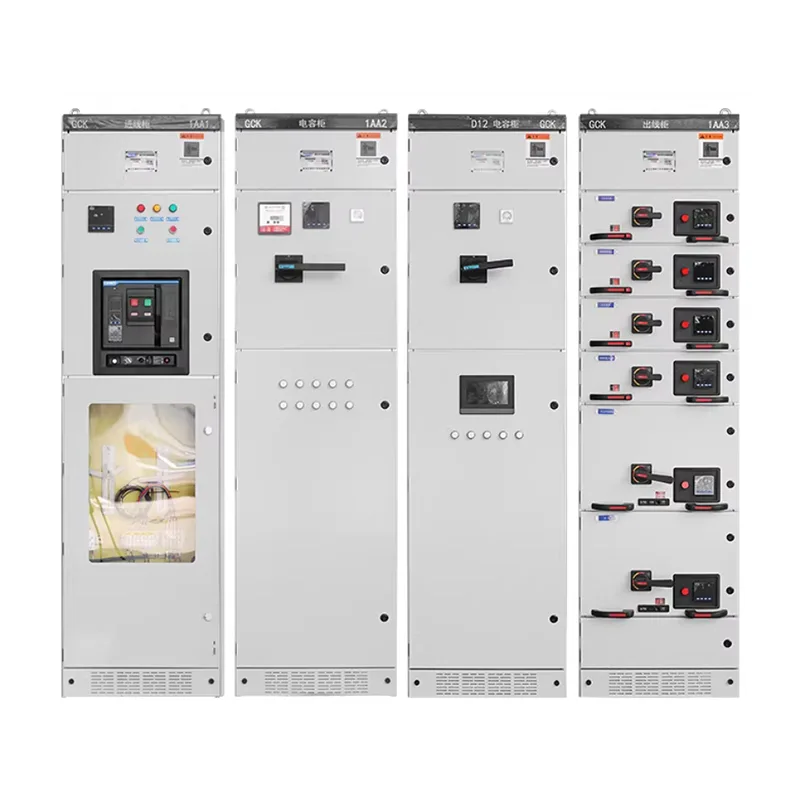

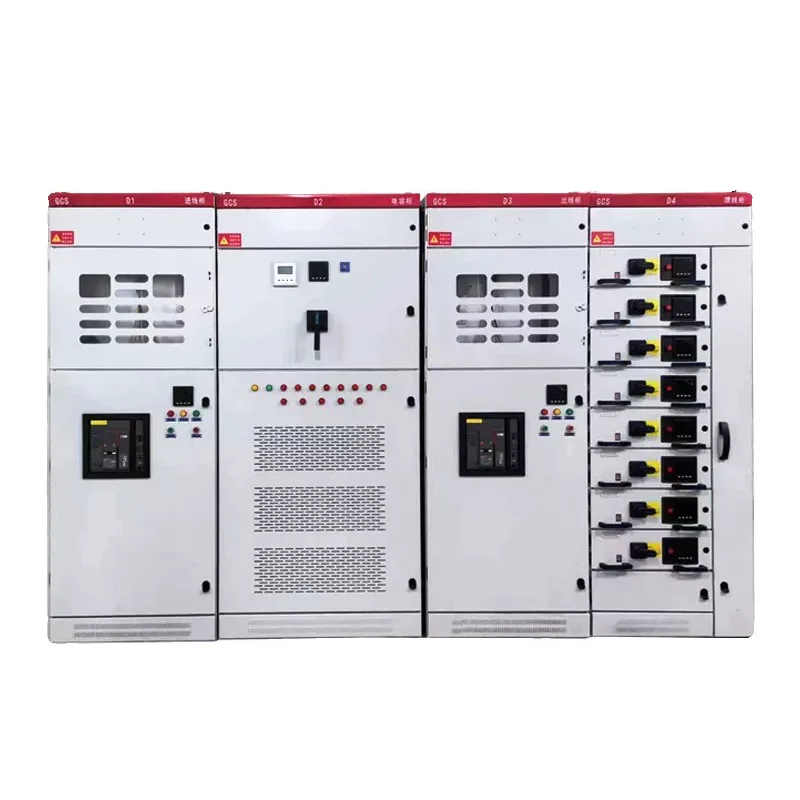

ГЦС нисконапонски извлачиви склопни уређај

ГЦС нисконапонски извлачиви склопни уређај има поједностављену структуру, добру компатибилност компоненти и 20%-35% је јефтинији од МНС-а, што га чини погодним за пројекте осетљиве на буџет. Ако сте заинтересовани да одаберете овај производ и почнете да развијате план пројекта, слободно контактирајте Схангминг, поузданог добављача из Иуекинга, Вензхоу, Кина.

Карактеристике производа

ГЦС нисконапонски извлачиви склопни уређај комбинује високу поузданост МНС-а са лакоћом рада ГГД-а, што га чини идеалним за нисконапонске системе дистрибуције електричне енергије са много кола, честим одржавањем и фокусом на контролу укупних трошкова.

1. Модуларна извлачива структура

ГЦС функционалне јединице имају стандардни дизајн фиоке, омогућавајући брзо уметање и уклањање. У случају квара или одржавања једног кола, јединица се може самостално повући без утицаја на рад других кола, смањујући време нестанка струје и трошкове одржавања.

Модуларни дизајн разводног уређаја нуди велику свестраност, олакшавајући будуће проширење или замену.

2. Висок ниво безбедности

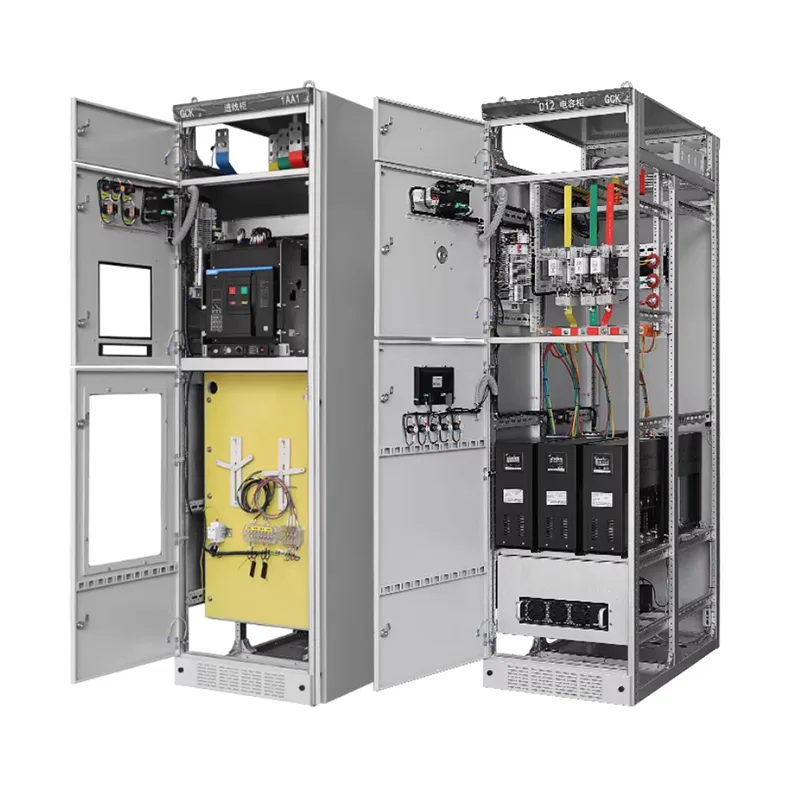

ГЦС орман је изнутра подељен на: одељак сабирница, одељак функционалне јединице и одељак за каблове. Ове функционалне области су ефикасно изоловане како би се спречило ширење грешке.

Подржавамо опције за више нивое заштите, које се могу прилагодити на основу стварних услова рада.

Сигурносне карактеристике побољшавају радну сигурност и стабилност, испуњавајући захтеве за снагом индустријских и јавних радова.

3. Практично одржавање и рад

Јединица фиоке има положаје за тестирање, рад и искључење, омогућавајући преглед и замену чак и под условима искључења или делимично под напоном. Ожичење и радни простор су рационално дизајнирани, што га чини лаким за употребу за особље за одржавање и погодним за системе који захтевају често одржавање, као што су МЦЦ сценарији.

4. Широка применљивост

ГЦС орман се може користити као разводни орман, доводни орман, центар за контролу мотора (МЦЦ), итд., подржавајући различите комбинације електричних компоненти и прилагођавајући се различитим капацитетима и захтевима за количину кола. Један систем може покрити потребе вишеструких апликација.

5. Висока исплативост

У поређењу са МНС извлачивим ормарићима, ГЦС има једноставнију структуру и више контролне трошкове.

У поређењу са фиксном расклопном опремом, нуди значајне предности у безбедности и могућности одржавања, што га чини посебно погодним за пројекте средњег и великог обима или пројекте осетљиве на буџет, постижући равнотежу између перформанси и трошкова.

Како одржавати нисконапонски извлачиви уређај ГЦС?

Да бисте продужили његов радни век, спречили кварове и обезбедили непрекидно напајање електричном енергијом, правилно одржавање је кључно. Схангминг пружа свеобухватну документацију и нуди неке предлоге.

И. Дневни преглед

1. Провера индикатора рада: Индикаторска светла на плочи фиоке не би требало да трепћу ненормално; струја амперметра треба да буде уравнотежена.

2. Провера пораста температуре: Користите ручни инфрацрвени термометар да измерите пораст температуре конектора главне сабирнице, примарних конектора фиоке и улазних/излазних терминала прекидача. ≤40К (≤80℃ на температури околине +40℃).

3. Провера абнормалног мириса/звука: Проверите да ли има мириса паљевине, звукова пражњења или зујања.

4. Заптивање врата и провера чишћења: Да ли су заптивке на вратима ормарића остареле? Да ли постоји унутрашња акумулација прашине?

5. Провера положаја фиоке: Да ли су све фиоке на својим повезаним позицијама? Да ли су лабави?

ИИ. Периодично одржавање

Корак 1: Припрема за искључивање. Потврдите да је узводно напајање искључено и тестирајте напон.

Корак 2: Померите фиоку којој је потребно одржавање у отворени положај и потпуно је извуците. Имајте на уму да ће се примарни утикачи аутоматски искључити; секундарни утикачи се могу ручно уклонити.

Корак 3: Одржавање јединице фиоке. Различите компоненте захтевају различите процедуре одржавања, укључујући чишћење и тестирање.

Корак 4: Унутрашње одржавање кабинета

Главна сабирница: Проверите да ли су лабави завртњи.

Сабирница вертикалног огранка: Очистите нагомилану прашину и проверите да ли има оштећених изолационих омотача.

Одељак за каблове: Организујте каблове и проверите да ли се крајеви каблова нису прегрејали или променили боју.

Систем уземљења: Измерите отпор уземљења између ПЕ сабирнице и ормана (треба да буде ≤0,1Ω).

Корак 5: Функционални тест

Гурните фиоку назад у положај за повезивање. Након укључивања, тестирајте контролно коло у тест позицији. Покрените тест без оптерећења у трајању од 10 минута да бисте потврдили да нема абнормалности.

Кључне мере предострожности за одржавање

1. Никада немојте укључивати или искључивати примарне модуле док су укључени.

Примарни модули носе велику струју у главном колу и морају се користити само након што је фиока у отвореном положају и систем искључен.

У супротном, може изазвати електрични лук, што може довести до повреда или оштећења опреме.

2. Не мешајте фиоке различитих величина.

ГЦС фиоке су дизајниране у јединицама величине 1/2, 1, 2 и 3, са висинама које стриктно одговарају позицијама примарних модула.

Неправилна инсталација ће довести до неусклађености модула, лошег контакта и прегревања.

3. Редовно проверавајте блокаду са пет доказа.

Тест: Када је прекидач затворен, да ли се фиока може извући? Не би требало.

Ако блокада поквари, одмах прекините употребу и поправите како бисте спречили погрешан рад.

4. Појачати мере против кондензације у влажним срединама.

Ако се ваш пројекат налази у кишној сезони или у постројењу за воду, проверавајте рад грејача месечно.

Када потврдите решење, можете изабрати да инсталирате интелигентни контролер кондензације за аутоматско старт-стоп.

ФАК

П: Када прилагођавам орман за разводне уређаје, како да бирам између фиксног типа (ГГД) или извлачивог типа (ГЦС/МНС)?

О: ГГД је прикладан када: Ограничен буџет, једно оптерећење, додатак за одржавање нестанка струје или сурово окружење; фиксно ожичење је поузданије у овим случајевима.

ГЦС/МНС је погодан када: Језгрене производне линије доживљавају значајне губитке струје, бројна кола са ограниченим простором, захтевају брзо одржавање линије под напоном и дају приоритет високој аутоматизацији и интелигенцији.

П: Како надморска висина утиче на прилагођавање расклопног уређаја?

О: На висинама изнад 1000 метара, разређени ваздух смањује расипање топлоте и изолациони капацитет.

Морате нас обавестити током прилагођавања ако су вам потребни повећани ваздушни зазори, изолатори вишег квалитета или смањење снаге током избора.

П: Зашто је фиоке ГЦС нисконапонских извлачивих разводних уређаја понекад тешко извући или уметнути?

О: Деформација шине водилице: Ово може бити због неравне основе током уградње, што узрокује изобличење кућишта.

Интерлоцкинг: Проверите да ли је прекидач у потпуности у отвореном положају. Ради сигурности, механичка блокада ће закључати фиоку када је прекидач укључен.

Квар подмазивања: Недостатак одржавања током дужег периода може довести до укочености механичког механизма. Немојте силом гурати или повлачити фиоку; уклоните све стране предмете и нанесите одговарајућу количину мазива.
