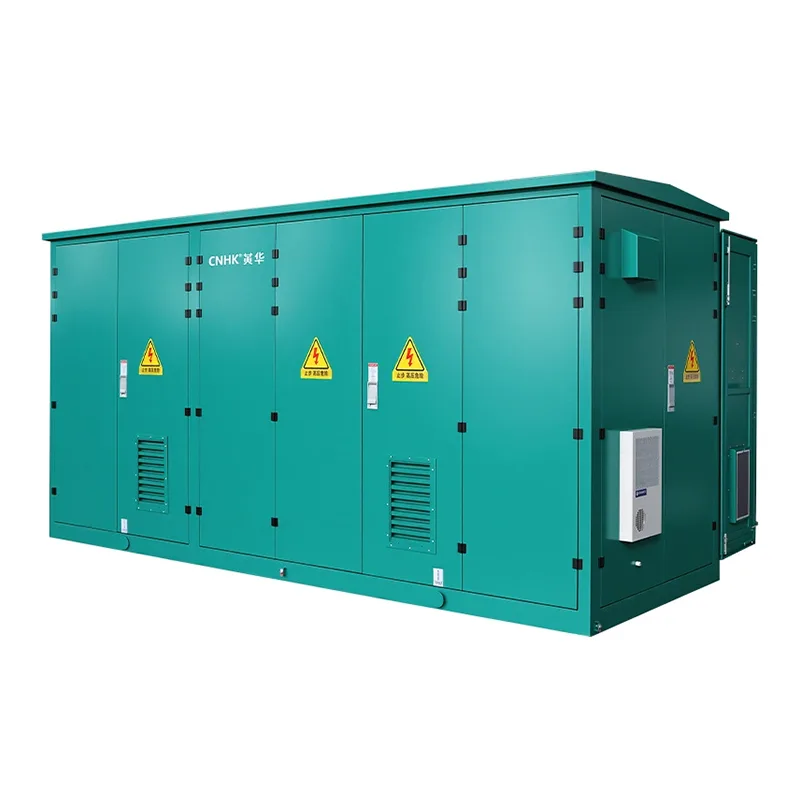

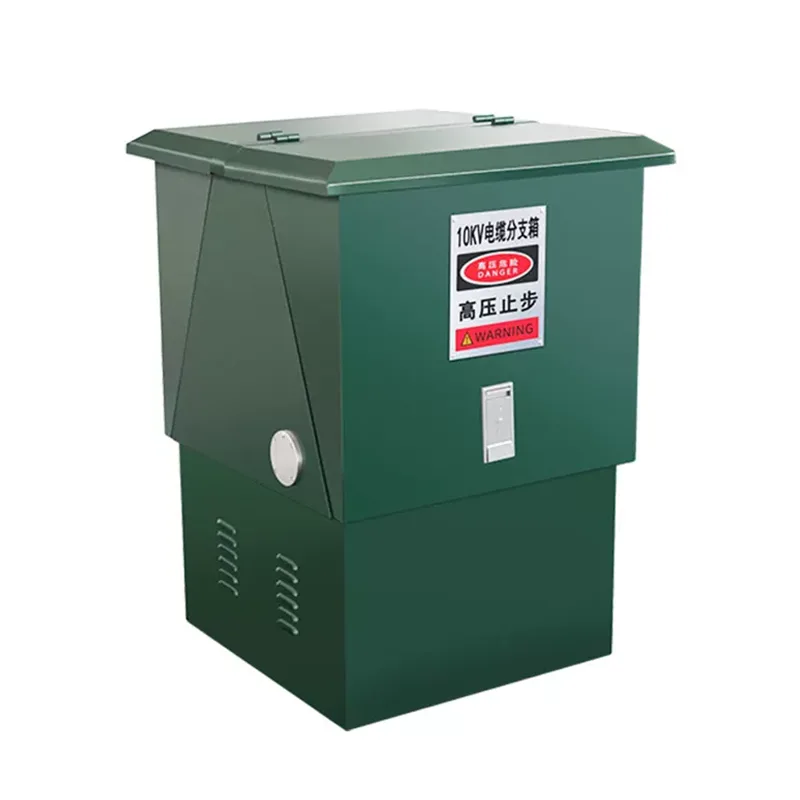

Високонапонска кабловска разводна кутија

Високонапонске кабловске разводне кутије се користе у дистрибутивним мрежама средњег напона 6кВ-35кВ. Предфабриковани су у фабрици и инсталирани на лицу места преко утичнице високонапонских кабловских спојница, замене кабловских шахтова и израде терминалних глава на лицу места. Схангминг, као произвођач овог производа, може га прилагодити према стварним потребама пројекта. Молимо контактирајте нас.

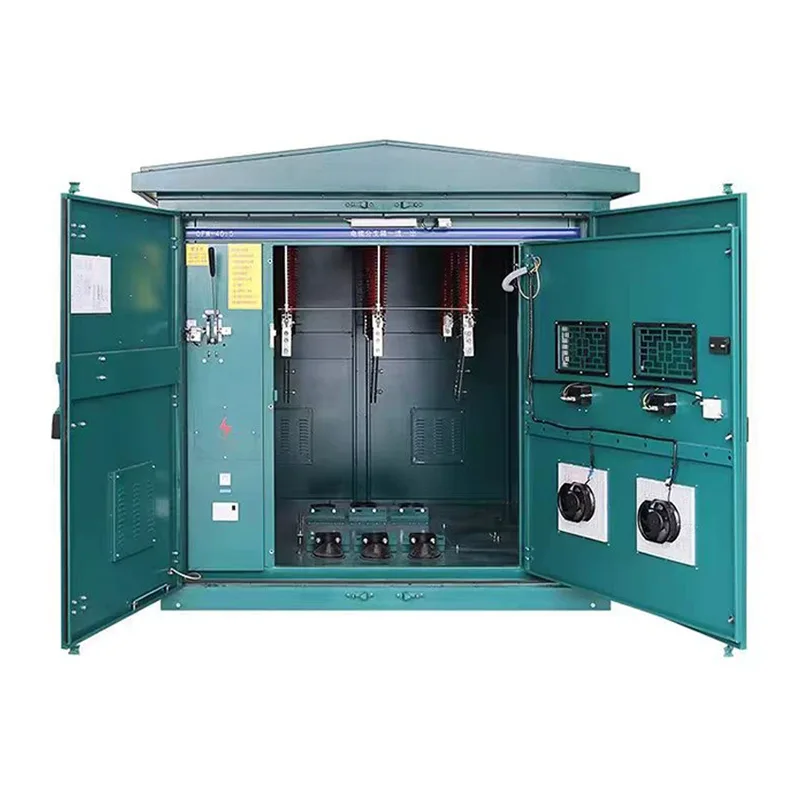

Структурни састав

Високонапонске кабловске разводне кутије служе као кабловске гране, спојнице и заштитне компоненте у високонапонским системима за дистрибуцију електричне енергије. Иако су првенствено спојни елемент, заштитни уређаји се по потреби могу додати структурним компонентама.

1. Кућиште: Кућиште је основна компонента. Користимо метал високе чврстоће, као што је хладно ваљани челик или нерђајући челик, који пружа водоотпорна својства, отпорност на прашину, корозију и временске услове, погодна за унутрашње или спољашње високонапонске средине.

2. Прикључни терминал главног кабла: Овај део се користи за високонапонске каблове великог пресека, који подржавају алуминијумске или бакарне проводнике, обезбеђујући поуздан контакт и ниску импедансу.

3. Прикључци грана: Структура један-у-вишеструка, изнутра изолована са високоизолационим материјалима отпорним на топлоту како би се осигурала електрична изолација и безбедна растојања између грана.

4. Систем изолације и заштите: Опремљен високонапонским чаурама и изолационим поклопцима за спречавање кратких спојева, прескока или струјног удара.

5. Заштитни уређаји: Опционо на основу захтева пројекта, укључујући високонапонске осигураче, прекидаче оптерећења, удар грома и заштиту од прекомерне струје. Могућа је независна заштита за струјна кола, док главни вод одржава непрекидно напајање.

Карактеристике производа

1. Високонапонска сигурност и изолација

Високонапонска кабловска разводна кутија има метално кућиште високе чврстоће са изолационим поклопцем, који подржава 1кВ~35кВ и више високонапонских каблова. Високонапонске гране су потпуно изоловане од главног дебла, спречавајући прескакање, кратке спојеве или струјни удар, испуњавајући ИЕЦ/ГБ стандарде безбедности за високонапонску дистрибуцију електричне енергије.

2. Функција гранања са више кола

Овај производ подржава гранање каблова један у више утичница, омогућавајући флексибилну конфигурацију броја кола по потреби. Унутрашња сабирница или структура проводника равномерно распоређује струју, а различити струјни капацитети грана могу се прилагодити према захтевима оптерећења, поједностављујући високонапонско кабловско ожичење и смањујући сложеност конструкције.

3. Висок степен заштите

Схангминг може прилагодити спољне разводне кутије са степеном заштите ИП54/ИП65 на основу стварних услова околине, отпорности на кишу, прашину, ултраљубичасто зрачење и корозивна окружења, и прилагодљиве за дуготрајан рад у високотемпературним, ниским температурама и влажним окружењима.

4. Модуларна структура

Наше разводне кутије имају компактну структуру, јасно ожичење и кратко време уградње на лицу места, штедећи време у поређењу са традиционалним кабловским бунарима. Опције инсталације укључују зидну монтажу, подну монтажу или фиксирање носача. Одржавање и проширење су једноставни, побољшавају оперативну ефикасност.

5. Дуг животни век и ниски трошкови одржавања

Пошто смо одабрали материјале који су веома отпорни на временске услове и корозију, животни век производа је ефективно продужен. Запечаћени дизајн спречава улазак прашине, влаге и штеточина, што резултира минималним дневним одржавањем и ниским оперативним трошковима.

Поређење високонапонских и нисконапонских кабловских разводних кутија

ФАК

П: Ако је индикатор напона на површини кућишта искључен, могу ли да утврдим да ли је струјно коло нестало?

О: Апсолутно не. Индикатор напона је само за додатну референцу. Индикатор који не светли може бити због оштећеног индикатора, неисправног сензора или прегорелог осигурача. Пре било какве операције, за тестирање на лицу места мора се користити високонапонски тестер одговарајућег напона.

П: Шта да радим ако чујем лагано шиштање из кућишта током прегледа?

О: Одмах затражите нестанак струје ради инспекције. Шиштање је обично знак делимичног пражњења, што указује на то да је унутрашња изолација можда напукла или да је створена путања за пражњење услед неправилне инсталације. Ако се не реши одмах, ово може брзо да прерасте у кратки спој између фазе или чак да доведе до експлозије кућишта.

П: Како да бирам између СФ6 изолације и чврсте изолације?

О: СФ6 изолација: Изузетно зрела технологија са јаким могућностима гашења лука, али укључује емисије гасова стаклене баште и захтева редовно праћење манометра.

Чврста изолација: Заштита без гаса, еколошки прихватљивија, погодна за подручја са изузетно високим еколошким захтевима или регионима на великим надморским висинама, спречавајући унутрашње мехуриће ваздуха.
