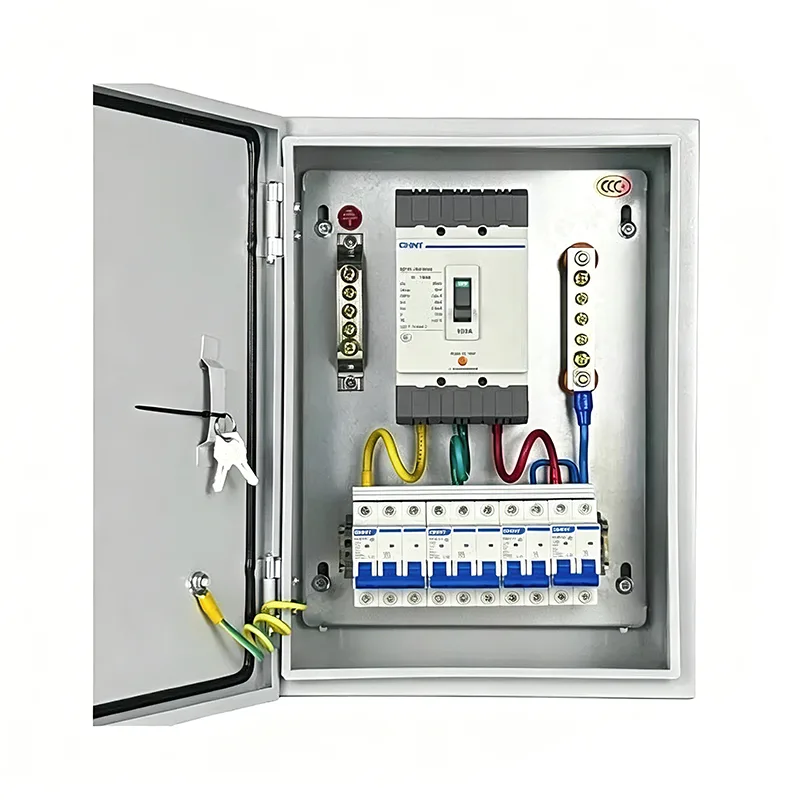

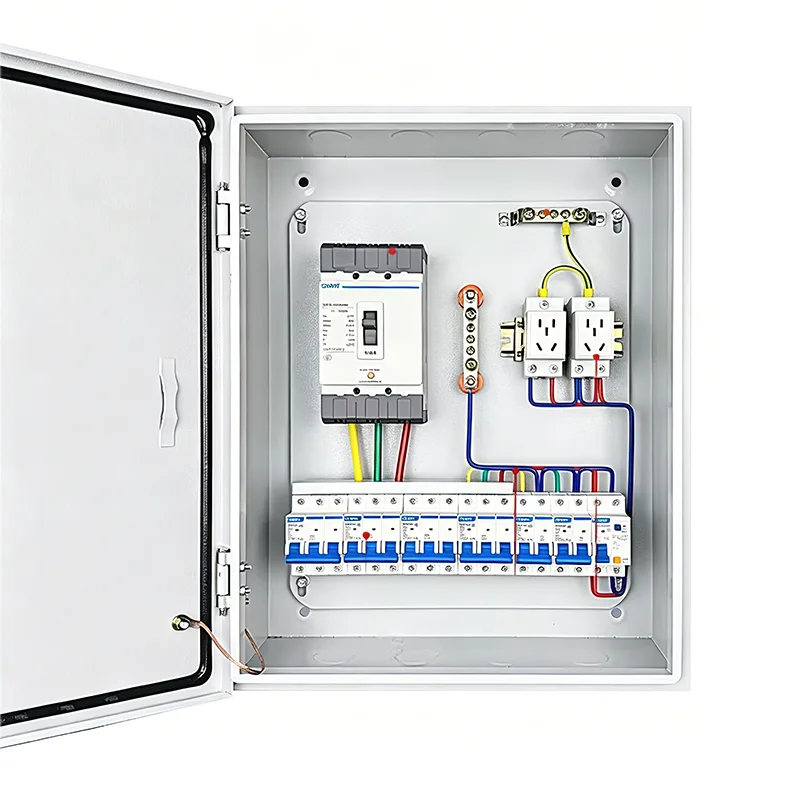

Мали комплетни сет разводних кутија

Мали комплетни сет разводних кутија интегрише различите електричне компоненте према специфичној шеми кола, инсталиране унутар малог металног ормана. Иако мали, то је комплетна јединица електроенергетског система. Схангминг је добављач овог производа, а нудимо и разне друге врсте разводних ормана и кутија.

Састав производа

Схангмингов мали комплетни сет разводних кутија има напредан дизајн и поуздан квалитет. По компонентама, ова серија није само колекција више дистрибутивних кутија, већ пре колекција модуларних јединица научно конфигурисана на основу логике електричног система, функционалне поделе и координације инсталације.

1. Систем за подршку кутије

Овај део је одговоран за физичку заштиту кутије.

Оклоп: Обично је направљен од хладно ваљане челичне плоче или нерђајућег челика.

Монтажне шине: Стандардне металне шине постављене хоризонтално унутар кутије за брзу монтажу прекидача и других компоненти.

Панел: Опремљен вратима; доступна су прилагодљива врата прозора за гледање, која откривају само ручку за управљање прекидачем како би се спречио случајни контакт са деловима под напоном.

2. Примарни дистрибутивни систем

Примарни дистрибутивни систем управља дистрибуцијом електричне енергије, обезбеђујући контролу и заштиту.

Главни прекидач: Главни контролни прекидач за целу кутију, који се користи за хитне нестанке струје или одржавање.

Минијатурни прекидач: Пружа заштиту од преоптерећења и кратког споја за свако гранано коло.

Уређај резидуалне струје (РЦД): Надзире цурење струје и тренутно прекида напајање у случају ризика од струјног удара.

Заштита од пренапона: Апсорбује тренутни високи напон генерисан ударима грома или флуктуацијама електричне мреже, штитећи низводно прецизне електричне уређаје.

3. Помоћни и систем за надзор

Индикаторска светла: црвена за рад, зелена за заустављање, жута за грешку, приказујући тренутни статус напајања.

Инструмент за мерење: Мали мерач енергије постављен на ДИН шину за праћење напона, струје или потрошње енергије.

Терминални блок: За уредно повезивање спољних каблова за оптерећење, олакшавајући будуће одржавање.

4. Електрични прикључци и прибор

Сабирница: Бакарне сабирнице у облику чешља или виљушке, које замењују неуредне краткоспојнике, чинећи везе између прекидача компактнијим и смањујући стварање топлоте.

Уземљење и неутрална сабирница: Користи наменске бакарне траке за централно повезивање неутралних и уземљених жица свих кола.

Унутрашњи сноп ожичења: Ватроотпорне жице које испуњавају захтеве за струју, спроведене кроз носаче каблова са јасним ознакама броја жица.

Како одабрати праву комплетну кутију за дистрибуцију?

Пре него што започнете пројекат, кључно је правилно идентификовати комплетну конфигурацију разводне кутије. Неодговарајући избор може довести до функционалног залиха, изгубљених трошкова, потешкоћа у инсталацији или ограниченог будућег проширења.

Корак 1: Дефинишите сценарије апликације и карактеристике учитавања

Молимо потврдите следећа питања:

1. Где ће се користити?

Радионица за сушење у затвореном простору → ИП40 је довољан

Спољна/пумпарна/морска → Захтева ИП54/ИП65, материјал од нерђајућег челика

2. Коју опрему ће напајати?

Осветљење/утичнице: једнофазна, слаба струја (≤32А)

Мотори/машине за заваривање: трофазни, јаке струје (≥32А), захтевају термичке релеје/загађиваче

Паметни уређаји: Захтева 24В ДЦ, комуникациони интерфејс

3. Да ли је потребна аутоматска контрола?

Ручно покретање/заустављање → Басиц Повер Бок

Аутоматско логичко/даљинско надгледање → Захтева ПЛЦ/ХМИ кутију

Корак 2: Израчунајте електричне параметре и одредите капацитет

1. Процена укупног оптерећења

Наведите снагу (кВ) и радни напон све електричне опреме. Ако имате потешкоћа, технички тим Схангминга може вам помоћи да потврдите.

Израчунајте укупну струју, узимајући у обзир фактор истовремености Кк = 0,7–0,9;

Пример:

3 к 5,5кВ мотора (380В) → Струја једног мотора ≈ 11А, укупна струја ≈ 3 × 11 × 0,8 = 26,4А;

Осветљење 5кВ (220В) → Струја ≈ 23А;

Препоручена главна долазна линија ≥63А.

2. Планирање струјног кола огранка

Свака врста оптерећења треба да има независно коло како би се избегле сметње. Струја једног кола ≤ 80% називне вредности прекидача.

Важна опрема се препоручује да има одвојено коло + УПС.

Корак 3: Одредите број и комбинацију кућишта

Једноставан сценарио: 1 интегрисано кућиште

Сценарио средњег комплекса: 2–3 кућишта

Висока сложеност и високи безбедносни захтеви: 3–6 кућишта

Корак 4: Изаберите ниво заштите и материјал

Схангминг производи нуде нивое заштите од ИП30 до ИП66, а материјали укључују хладно ваљани челик и нерђајући челик.

Ако имате безбедносне и обавештајне захтеве и морате да побољшате практичност будућег одржавања на основу специфичне локације инсталације, контактирајте нас. Схангминг ће прегледати изводљивост и обезбедити понуду и узорке у року од 1-2 радна дана на основу цртежа и техничких захтева.

ФАК

П: Зашто изабрати мали комплетан сет разводних кутија уместо једног великог ормара?

О: Мале, комплетне разводне кутије могу се флексибилно комбиновати са различитим функционалним кућиштима у складу са стварним потребама. Неки каблови и компоненте су унапред интегрисани у фабрици, чинећи инсталацију на лицу места једноставнијом и бржом и погодном за скучене или неправилне просторе. Током одржавања, функционално зонирање је јасно дефинисано, што олакшава решавање проблема и поправку.

П: Како извршити свакодневно одржавање и преглед?

О: Тромесечно проверавајте радни статус свих прекидача и контактора да бисте били сигурни да нема прегревања или отпуштања.

Редовно чистите прашину која се накупила унутар кућишта, посебно вентилатор за хлађење и филтере. Проверите заптивке оквира врата на старење и пуцање и замените их ако је потребно.

Забележите резултате инспекције и корективне радње након сваког одржавања ради следљивости.
